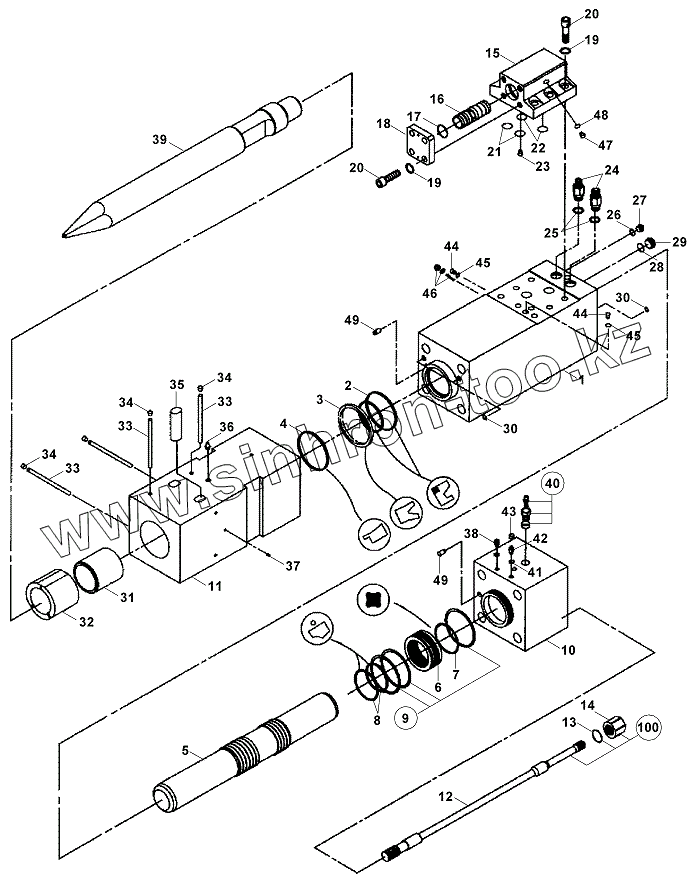

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA. BREAKER ASSEMBLY (DEMO S700V) (OP)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
34
34
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
47
48
49
49
100
Позиция на иллюстрации Заводской номер детали Название детали
F4504170 F4504170 BREAKER ASSEMBLY
1 S4514968 CYLINDER
2 S4514947 RING, BUFFER
3 S4514943 U-PACKING
4 S4514945 SEAL DUST
5 S4514969 PISTON
6 S4514986 BUSHING, CYLINDER
7 S4514951 QUARD-RING
8 S4514964 SEAL SET
9 S4514941 O-RING
10 S4514996 HEAD CAP
11 S4514987 FRONT HEAD
12 S4514997 THROUGH BOLT
13 S4515028 WASHER, FOR T BOLT
14 S4514999 NUT
15 S4514994 VALVE CASE
16 S4514993 VALVE
17 S4514938 O-RING
18 S4514995 COVER, VALVE
19 S4514966 WASHER
20 S4514965 BOLT
21 S4514933 O-RING
22 S4514937 O-RING
23 S4515010 PLUG
24 S4515027 ADAPTER
25 S4514936 O-RING
26 S4514929 O-RING
27 S4515016 PLUG, HEX. SOCKET
28 S4514939 O-RING
29 S4515018 PLUG, HEX. SOCKET
30 S4514923 O-RING
31 S4514953 THRUST RING
32 S4514991 FRONT COVER
33 S4514944 PIN STOP
34 S4514930 PLUG
35 S4514942 CHISEL PIN
36 S4515020 GREASE NIPPLE
37 S4515015 PLUG HOLLOW
38 S4515025 PLUG
39 F4501420 CHISEL, MOIL POINT
39 F4501425 CHISEL, FLAT
40 S4514985 GAS VALVE SET
41 S4514927 O-RING
42 S4515026 ADAPTER
43 S4515000 CAP
44 S4515017 PLUG, HEX. SOCKET
45 S4514911 O-RING
46 S4515035 ADJUST ASS'Y
47 S4515014 PLUG, HEX. SOCKET
48 S4514925 O-RING
49 S4514967 KNOCK PIN
100 S4514946 THROUGH BOLT SET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
