Каталог запасных частей к технике: Hidromek HMK 102S ALPHA. AIR INTAKE SYSTEM (OP)

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

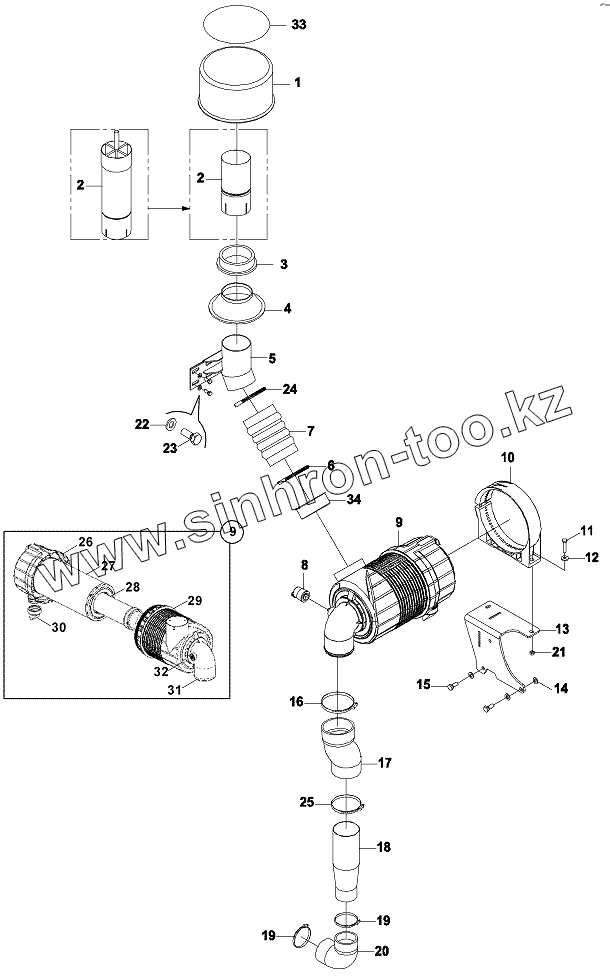

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F2815012		PRE CLEANER ASS'Y, AIR
2	01991535		PIPE, AIR PRE-CLEANER
2	02012476		PIPE, AIR PRE-CLEANER
3	F2815040		CLAMP, PRE-CLEANER
4	F9960030		BELLOWS
5	01993038		PIPE W.A.
6	N074090110		CLIP
7	81009584		HOSE
8	F2813056		SWITCH
9	F2813052		FILTER ASS'Y, AIR
10	F2813053		BRACKET
11	N010232162		Bolt
12	N030810014		Washer
13	01992889		BRACKET
14	N030020121		Washer
15	N010232462		Bolt
16	N074080100		Clamp
17	81009587		HOSE
18	01992771		PIPE W.A.
19	N074060080		CLIP
20	81009586		HOSE
21	N025910062		Nut
22	N030020111		Washer
23	N010232078		Bolt
24	N074080100		Clamp
25	N074070090		CLAMP
26	F2893014		COVER ASSY.
27	F2893010		MAIN ELEMENT ASS'Y
28	F2893011		SAFETY ELEMENT ASS'Y
29	F2893015		BODY
30	F2893016		EVACUATOR, AIR FILTER
31	F2893013		ELBOW
32	F2893017		PROTECTION CAP
33	Y0611334		DECAL, AIR FILTER
34	02030667		BUSHING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
