Каталог запасных частей к технике: Hidromek HMK 102S. TANK, HYDRAULIC

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

24

25

26

27

28

29

30

31

32

33

34

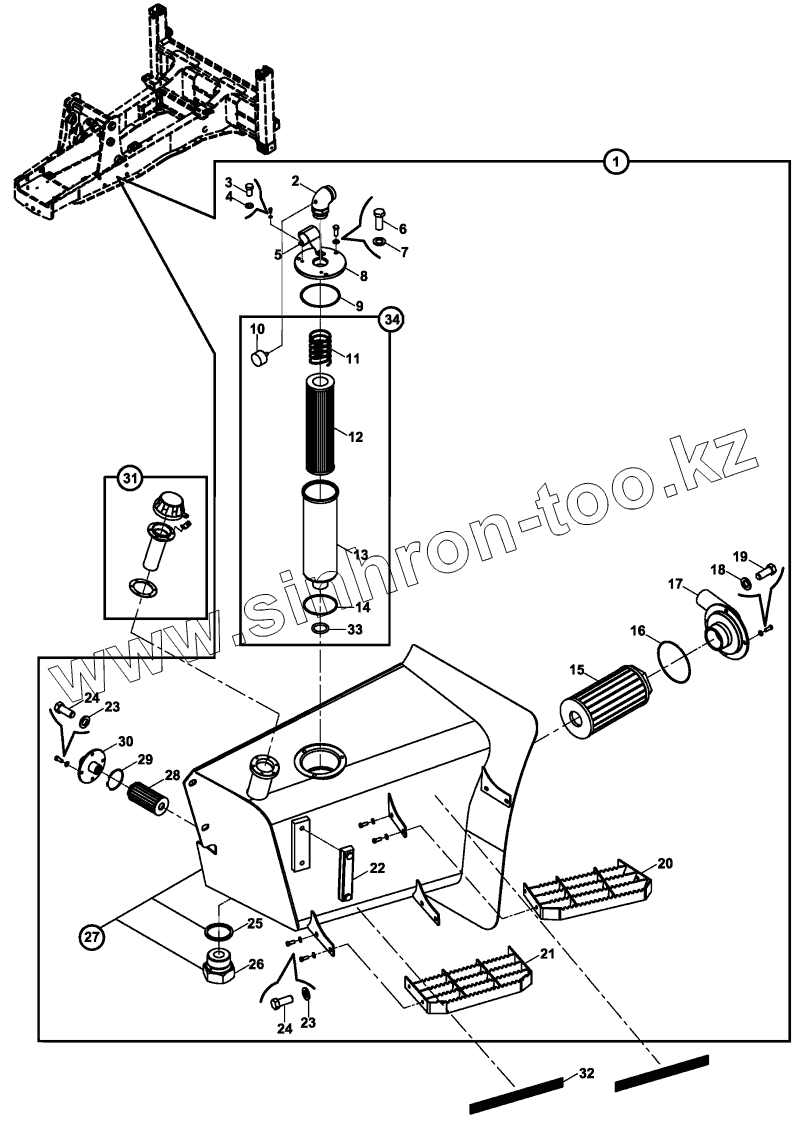

Позиция на иллюстрации	Заводской номер детали		Название детали
1	018/25533		TANK HYDRAULIC, ASSY.
2	N16/3490276		ELBOW, ADJUSTABLE
3	N01/0221442		Bolt, Hex.
4	N03/0020004		Washer, Pln.
5	020/11509		PROTECTION PLATE
6	N01/0222462		Bolt, Hex.
7	N03/0110002		WASHER
8	817/04155		COVER, FILTER
9	N10/2009936		O-RING
10	F28/50011		VACUUMMETER
11	F28/51003		SPRING
12	F28/51001		FILTER, RETURN
13	F28/51002		BODY, FILTER
14	F28/51004		O-RING
15	F28/34000		FILTER, SUCTION
16	N10/2013335		O-RING
17	019/91087		MOUNTING, SUC. FILTER
18	N03/1170019		WASHER M10
19	N01/0222438		BOLT M10x20
20	019/92242		STEP, UPPER
21	019/92240		STEP, LOWER
22	F99/14000		INDICATOR, OIL LEVER
23	N03/1170017		WASHER M8
24	N01/0222078		Bolt, Hex.
25	N03/0226331		WASHER
26	814/03010		PLUG
27	019/22533		TANK HYDRAULIC
28	F28/35000		FILTER, SUCTION
29	N10/2006540		O-RING
30	019/90965		COVER, FILTER
31	F99/15010		CAP, HYD. FILLER
32	F99/06910		SAFETY WALK TAPE
33	F28/51005		O-RING
34	F28/50900		FILTER, RETURN, ASSY.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
