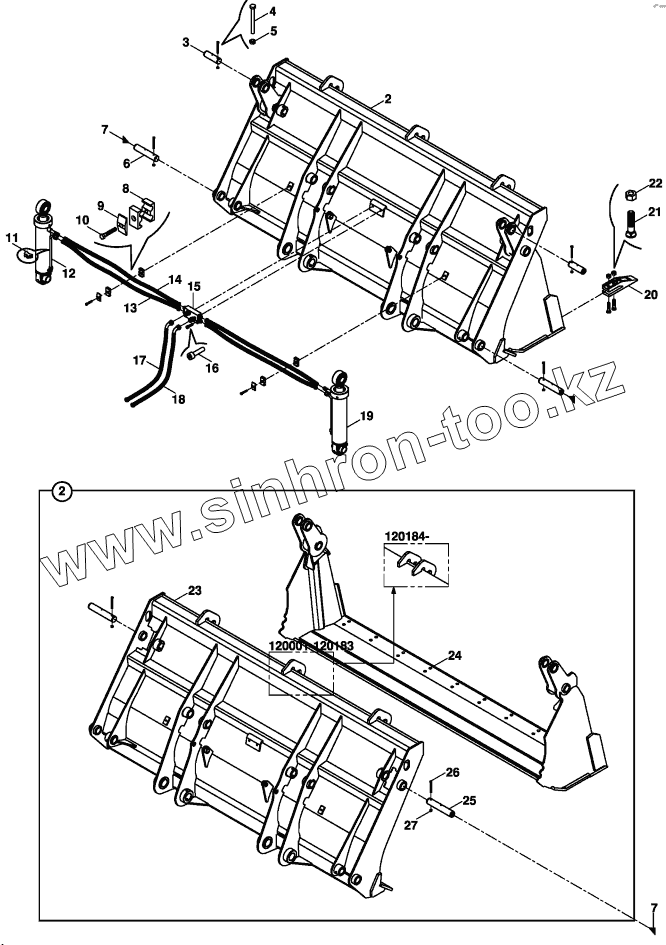

Каталог запасных частей к технике: Hidromek HMK 102S. SHOVEL, CLAM, 4 IN 1 MULTIPURPOSE

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

2

2

2

3

4

5

6

6

6

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

23

23

23

23

23

24

24

24

24

24

25

25

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	060/10609		SHOVEL, CLAM, ASSY
1	060/10610		SHOVEL, CLAM, ASSY
1	060/10608		SHOVEL, CLAM, ASSY
2	060/10611		SHOVEL, CLAM
2	060/10612		SHOVEL, CLAM
2	060/10613		SHOVEL, CLAM
2	060/10614		SHOVEL, CLAM
3	801/02016		PIN
4	N01/0370494		BOLT M8x80
5	N02/5900062		Washer, Pln.
6	801/04096		PIN
6	801/04066		PIN
7	N08/1210020		Lubricants
8	N07/3016003		CLAMP BODY
9	N07/3016002		COVER, CLAMP
10	N01/0370398		BOLT M8x45
11	814/00360		HOSE SUPPORTER
12	452/50813		PIPE
13	663/112N100		HOSE
14	663/1126100		HOSE
15	ADAPTER		ADAPTER
16	N01/5870842		BOLT M10x40
17	664/222B092		HOSE
18	664/222B092		HOSE
19	RAM		RAM
20	810/10605		TOOTH
21	N01/5610145		BOLT
22	N02/8660481		NUT
23	060/20589		BLADE, BACK
23	060/20591		BLADE, BACK
23	060/20590		BLADE, BACK
23	060/20588		BLADE, BACK
24	060/20583		JAW, CLAMSHOVEL
24	060/20584		JAW, CLAMSHOVEL
24	060/20641		JAW, CLAMSHOVEL
25	801/04068		PIN
25	801/04098		PIN
26	N01/0370494		BOLT M8x80
27	N02/5900062		Washer, Pln.
