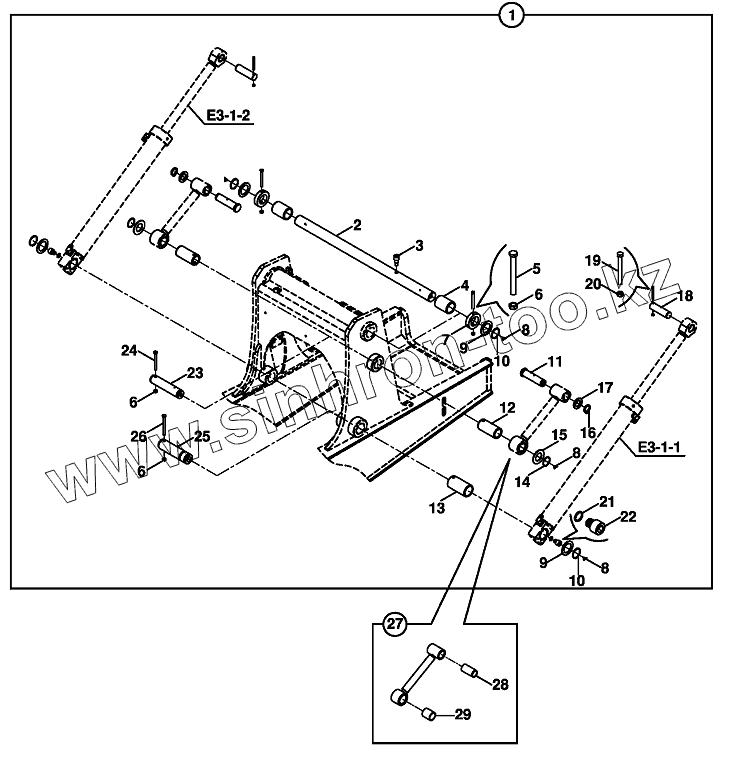

Каталог запасных частей к технике: Hidromek HMK 102S. LOADER MOUNTING-2, LOADER ARM WITH BOX SECTION

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

6

6

7

8

8

8

9

9

10

10

11

12

13

14

15

16

17

18

18

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	018/13105		MAIN BOOM RAM MOUNTING
2	801/18110		PIN
2	801/18111		PIN
3	813/00114		BOLT
4	802/01538		BUSHING
5	N01/0370998		BOLT M12x110
6	N02/5900122		NUT M12
7	020/21199		STOPPER, PIN
8	N08/1210020		Lubricants
9	805/00542		WASHER
10	N05/0020104		GREASE NIPPLE
11	801/05065		PIN
12	802/01364		BUSHING
13	802/01518		BUSHING
14	N05/0020090		RETAINING RING
15	805/00944		WASHER
16	N05/0760018		RETAINING RING
17	805/00681		WASHER
18	801/02064		PIN
18	801/02066		PIN
19	N01/0370494		BOLT M8x80
20	N02/5900062		Washer, Pln.
21	N03/0221252		WASHER
22	813/00110		BOLT
23	801/19100		PIN
24	N01/0371010		BOLT M12x120
25	801/19160		PIN
26	N01/0371022		BOLT M12x130
27	019/11163		LINK, LEVEL
28	802/01218		BUSHING
29	802/01355		BUSHING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
