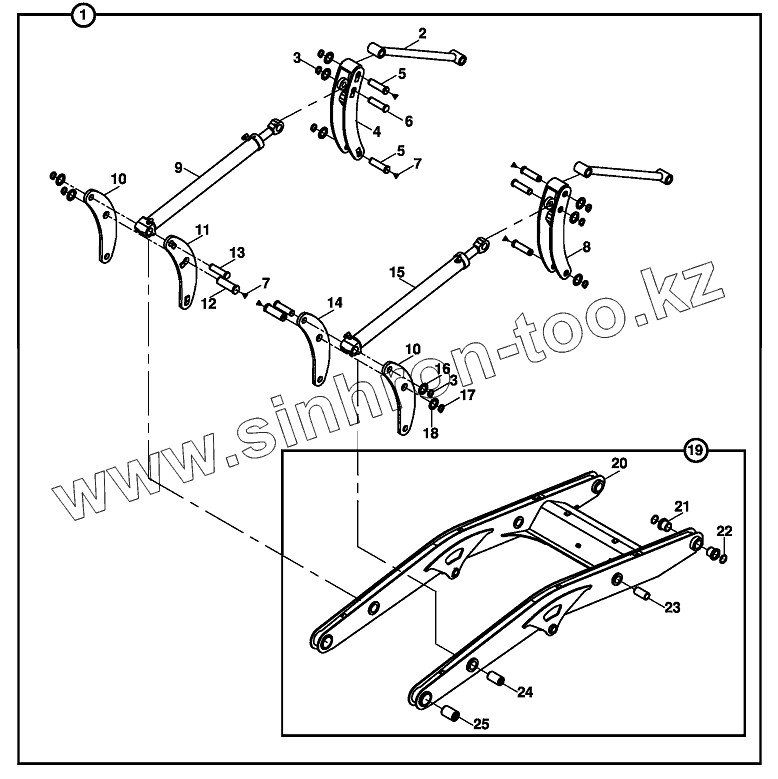

Каталог запасных частей к технике: Hidromek HMK 102S. LOADER MOUNTING-1, LOADER ARM WITH BOX SECTION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 018/13160 Loader mounting, arm with box section
2 019/11602 Link, crowd
3 N05/0760018 RETAINING RING
4 019/11340 Interlever plate
5 801/05070 Pin
6 801/11110 Pin
7 N08/1210020 Lubricants
8 019/11341 Interlever plate
9 RAM RAM
10 020/01607 Interlever plate
11 019/11323 Interlever plate
12 801/05060 Pin
13 801/11100 Pin
14 019/11333 Interlever plate
15 RAM RAM
16 805/00681 WASHER
17 N05/0020090 RETAINING RING
18 805/00510 Washer
19 018/13161 Loader arm assy
20 019/10225 Loader
21 802/02680 Bushing
22 N10/5506005 Seal
23 802/01218 BUSHING
24 802/01076 Bushing
25 802/01516 Bushing
