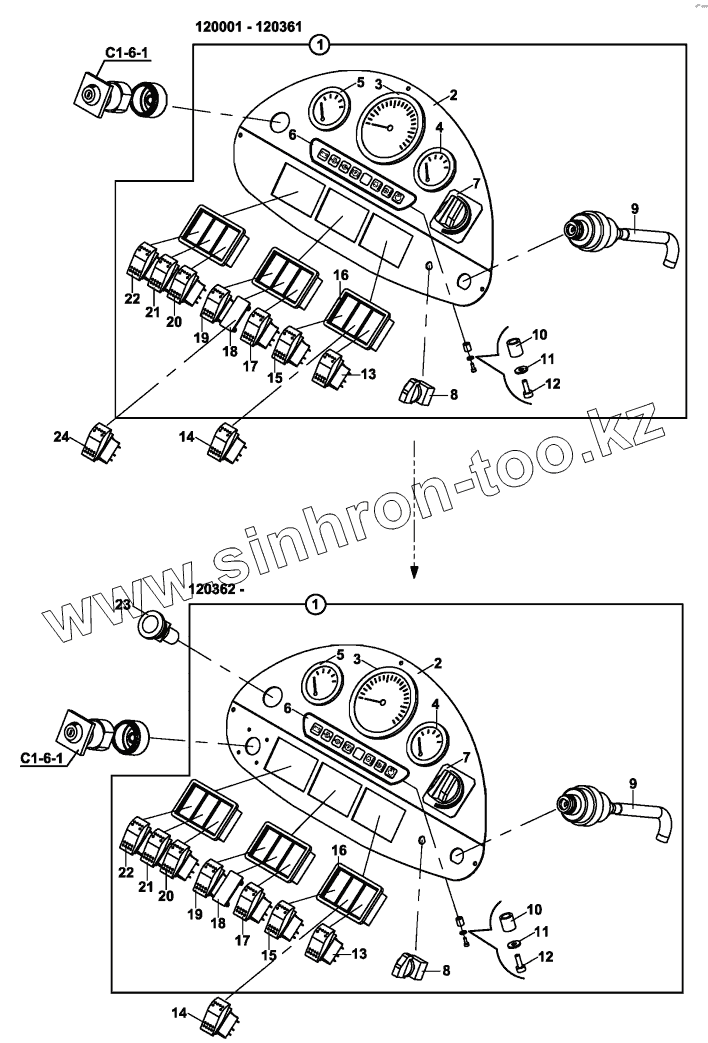

Каталог запасных частей к технике: Hidromek HMK 102S. INSTRUMENT PANEL, SIDE, RIGHT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
7
7
8A
8B
9
9
9
9
9
10
10
11
11
12
12
13A
13B
14A
14B
15A
15B
16
16
17A
17B
18
18
19A
19B
20A
20B
21A
21B
22A
22B
23
24A
24B
Позиция на иллюстрации Заводской номер детали Название детали
1 018/29508 INSTRUMENT PANEL, SIDE, RIGHT, ASSY
1 018/29509 INSTRUMENT PANEL, SIDE, RIGHT, ASSY
2 020/11386 MOUNTING PLATE
2 020/11840 MOUNTING PLATE
2 020/11926 MOUNTING PLATE
3 F99/20201 GAUGE, TACHOMETER
3 F99/20202 GAUGE, TACHOMETER
3 F99/20201 GAUGE, TACHOMETER
4 F99/20210 GAUGE, FUEL LEVER FUEL LEVER
5 F99/20220 GAUGE, COOLANT TEMPERATURE
6 018/29462 WARNING LIGHT CLUSTER
7 VALVEHEATER MECHANISM, VALVE, HEATER
8A 554/01000 Aircon Fan Switch
8B 520/30800 Button
9 520/08111 Switch, Key
9 520/08112 STARTER SWITCH
10 545/03000 HOSE
11 N03/0590001 WASHER
12 N04/1150074 SCREW
13A 520/20600 SWITCH
13B 520/30050 Button
14A 520/20000 Switch, Beacon
14B 520/30600 BUTTON, HYDRAULIC CLAMP
15A 520/20000 Switch, Beacon
15B 520/30150 Button,Axle Lock
16 520/35050 SWITCH HOUSING
17A 520/20500 SWITCH
17B 520/30700 Button, Wiper
18 520/36000 Cover
19A 520/20500 SWITCH
19B 520/30300 BUTTON, TEST
20A 520/20000 Switch, Beacon
20B 520/30200 BUTTON, 2x4, 4x4
21A 520/20000 Switch, Beacon
21B 520/30050 Button
22A 520/20000 Switch, Beacon
22B 520/30000 Button
23 554/00440 BUTTON
24A 520/20500 SWITCH
24B 520/30350 BUTTON, HORN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
