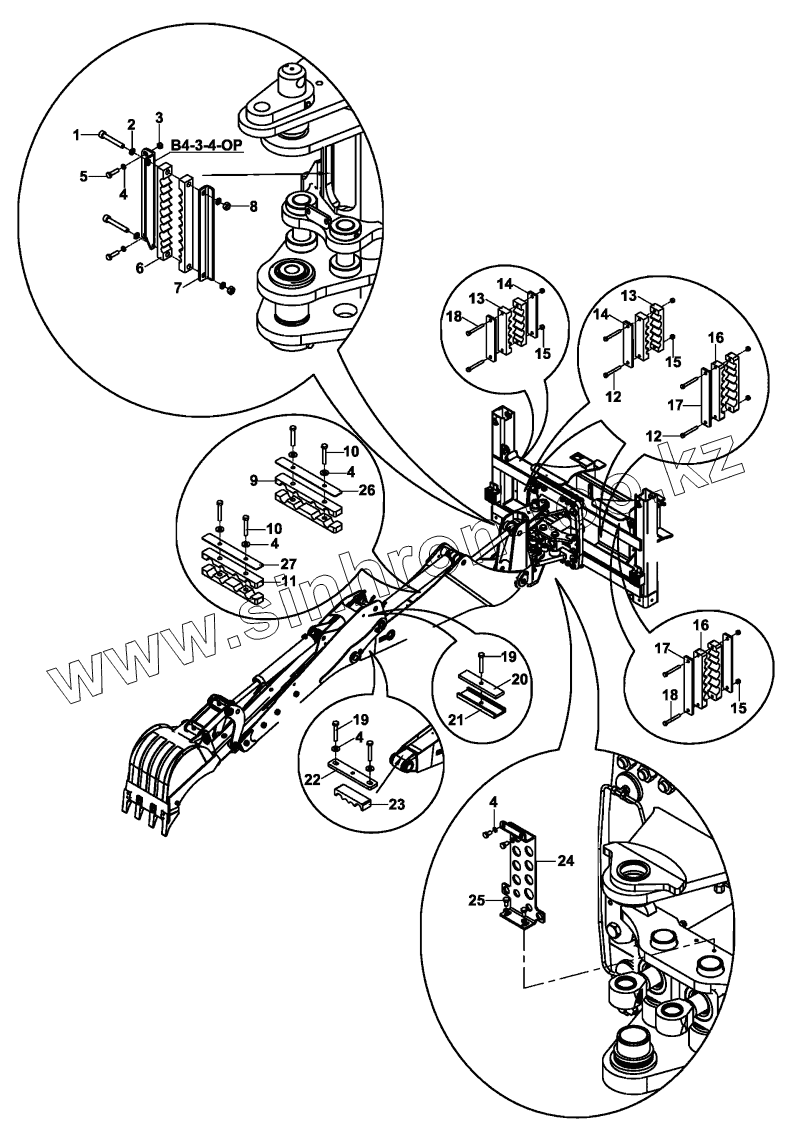

Каталог запасных частей к технике: Hidromek HMK 102S. HOSE HOLDER SET, HYDRAULIC, TB, BACKHOE

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

4

5

6

7

8

9

10

10

11

12

12

13

13

14

14

15

15

15

16

16

17

17

18

18

19

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	N01/5870914		BOLT M10x70
2	N03/0020018		Washer, Pln.
3	N02/5900062		Washer, Pln.
4	N03/0020011		Washer, Pln.
5	N01/0222162		Bolt, Hex.
6	N07/2130017		HOSE HOLDER, RUBBER
7	810/49012		HOSE HOLDER PLATE
8	N02/5900086		Nut
9	N07/2130122		HOSE HOLDER, RUBBER
10	N01/0370446		Bolt, Hex.
11	N07/2130132K		HOSE HOLDER, RUBBER
12	N01/5870398		Bolt, Cyl. Hd.
13	N07/2130201		HOSE HOLDER, RUBBER
14	810/49021		HOSE HOLDER PLATE
15	N02/5900050		Nut, Hex.
16	N07/2130211		HOSE HOLDER, RUBBER
17	810/49023		HOSE HOLDER PLATE
18	N01/5870408		BOLT M6x60
19	N01/0370410		BOLT M8x50
20	810/49044		HOSE HOLDER
21	810/48112		CLAMP PROTECTION
22	810/49045		HOSE HOLDER PLATE
23	N07/2130100		HOSE HOLDER, RUBBER
24	020/11309		ADAPTER MOUNTING PLATE
25	N01/0222078		Bolt, Hex.
26	810/49038		PIPE HOLDER
27	810/49041		PIPE HOLDER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
