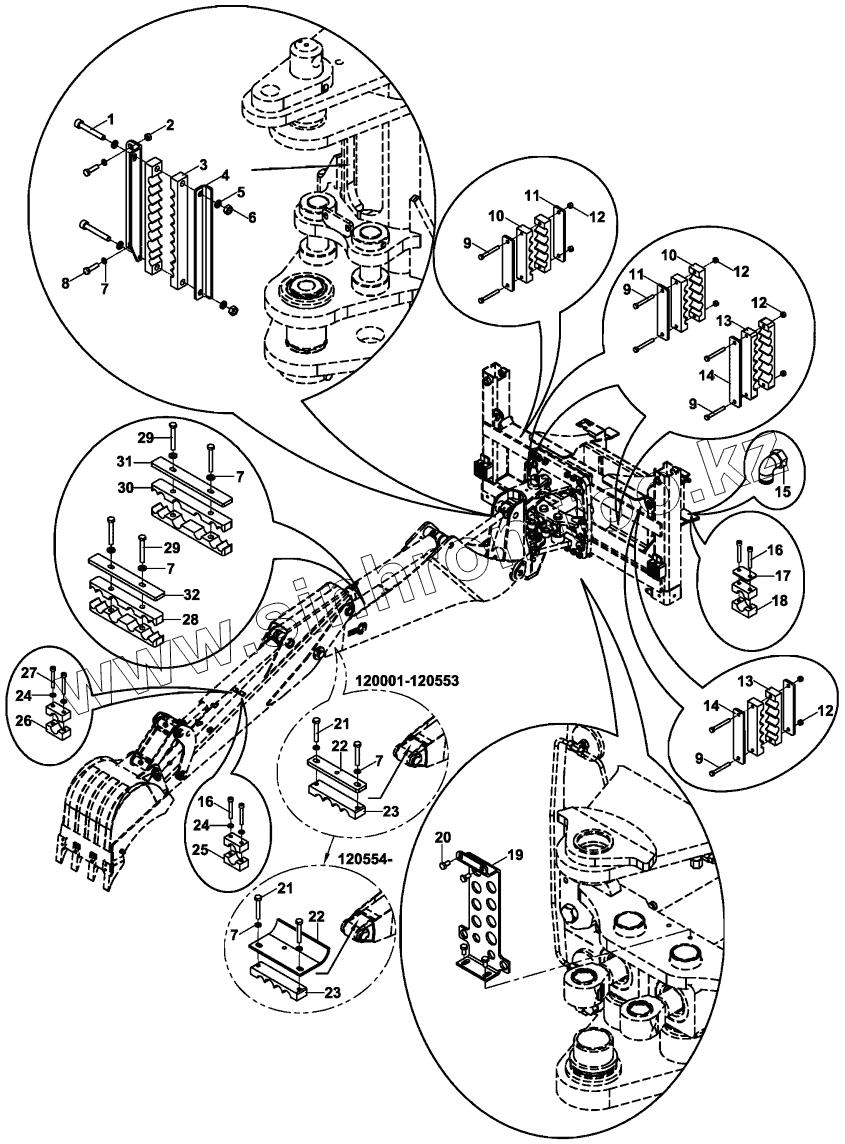

Каталог запасных частей к технике: Hidromek HMK 102S. HOSE HOLDER SET, HYDRAULIC, NB+KT, BACKHOE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

7

8

9

9

9

9

10

10

11

11

12

12

12

12

13

13

14

14

15

16

16

17

18

19

20

21

21

22

22

22

22

23

23

24

24

25

26

27

28

29

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	N01/5870914		BOLT M10x70
2	N02/5900062		Washer, Pln.
3	N07/2130016		HOSE HOLDER, RUBBER
4	810/49012		HOSE HOLDER PLATE
5	N03/0020018		Washer, Pln.
6	N02/5900086		Nut
7	N03/0020011		Washer, Pln.
8	N01/0222162		Bolt, Hex.
9	N01/5870408		BOLT M6x60
10	N07/2130202		HOSE HOLDER, RUBBER, WITH 5 HOLE
11	810/49021		HOSE HOLDER PLATE
12	N02/5900050		Nut, Hex.
13	N07/2130212		HOSE HOLDER, RUBBER, WITH 6 HOLE
14	810/49035		HOSE HOLDER PLATE
15	N16/3750094		ADAPTER, ELBOW
16	N01/5870386		BOLT M6x45
17	020/00977		COVER, CLAMP
18	N07/2022000		CLAMP, ASSY
19	020/11309		ADAPTER MOUNTING PLATE
20	N01/0222078		Bolt, Hex.
21	N01/0370410		BOLT M8x50
22	810/49045		HOSE HOLDER PLATE
22	810/49046		HOSE HOLDER PLATE
23	N07/2130090		HOSE HOLDER, RUBBER
24	N03/0100013		Washer, Pln.
25	N07/2027513		CLAMP BODY
26	N07/2025013		CLAMP BODY
27	N01/5870362		BOLT M6x35
28	N07/2130137		HOSE HOLDER, RUBBER
29	N01/0370446		Bolt, Hex.
30	N07/2130138		HOSE HOLDER, RUBBER
31	810/49038		PIPE HOLDER
32	810/49041		PIPE HOLDER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
