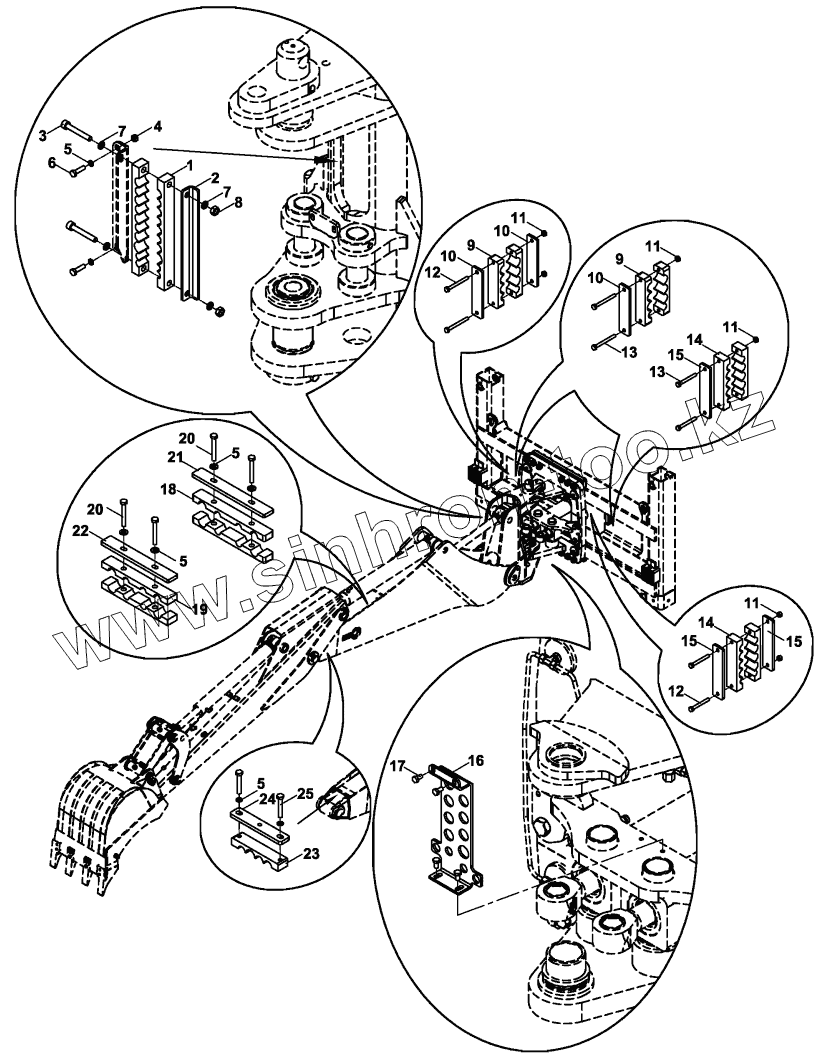

Каталог запасных частей к технике: Hidromek HMK 102S. HOSE HOLDER SET, HYDRAULIC, NB, BACKHOE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

6

7

7

8

9

9

10

10

10

11

11

11

11

12

12

13

13

14

14

15

15

15

16

17

18

19

20

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	N07/2130016		HOSE HOLDER, RUBBER
2	810/49012		HOSE HOLDER PLATE
3	N01/5870914		BOLT M10x70
4	N02/5900062		Washer, Pln.
5	N03/0020011		Washer, Pln.
6	N01/0222162		Bolt, Hex.
7	N03/0020018		Washer, Pln.
8	N02/5900086		Nut
9	N07/2130200		HOSE HOLDER, RUBBER
10	810/49032		HOSE HOLDER PLATE
11	N02/5900050		Nut, Hex.
12	N01/5870398		Bolt, Cyl. Hd.
13	N01/5870408		BOLT M6x60
14	N07/2130210		HOSE HOLDER, RUBBER
15	810/49022		HOSE HOLDER PLATE
16	020/11309		ADAPTER MOUNTING PLATE
17	N01/0222078		Bolt, Hex.
18	N07/2130132		HOSE HOLDER, RUBBER
19	N07/2130122		HOSE HOLDER, RUBBER
20	N01/0370446		Bolt, Hex.
21	810/49038		PIPE HOLDER
22	810/49041		PIPE HOLDER
23	N07/2130090		HOSE HOLDER, RUBBER
24	810/49045		HOSE HOLDER PLATE
25	N01/0370410		BOLT M8x50

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
