Каталог запасных частей к технике: Hidromek HMK 102S. HEATER, HEATING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9A

9B

10

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

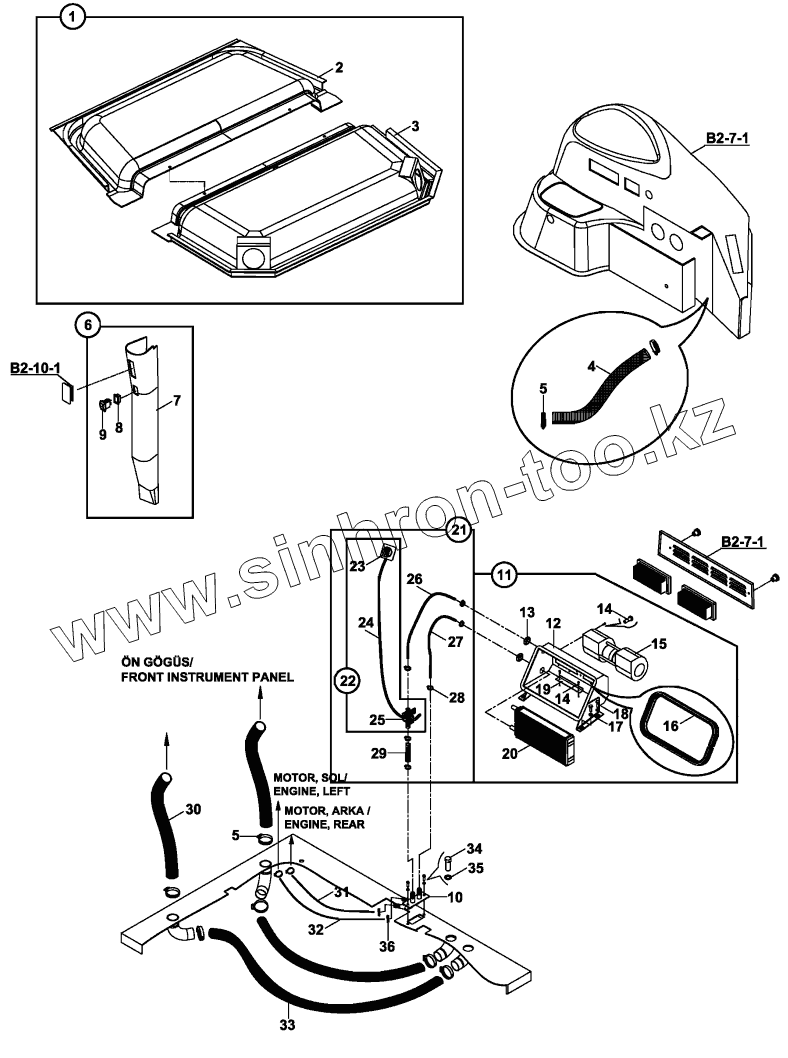

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F32/19021		TRIMMING, ASSY
2	F32/19001		TRIMMING, INTERIOR REAR
3	F32/19011		TRIMMING, INTERIOR FRONT
4	799/05028		HOSE
5	N07/4038058		CLAMP
6	018/29469		DUCT, FIBREGLASS, AC CONTROL
7	020/40181		DUCT, RIGHT, WITH AC
8	520/35000		Switch Housing
9A	520/30550		Button, Aircon.
9B	520/20000		Switch, Beacon
10	019/92595		MOUNTING PLATE
11	018/29391		HEATER, ASSY
12	019/29391		CASE, HEATER
13	810/40007		Gromet
14	N04/1150338		Bolt
15	F25/20110		FAN
16	H13/0132317		STRIP, RIBBER
17	N03/0020011		Washer, Pln.
18	N01/0222138		Bolt, Hex.
19	020/11255		BRACKET
20	F25/20800		HEATER
21	018/42301		MECHANISM, VALVE, HEATER, ASSY.
22	F99/29190		MECHANISM, VALVE, HEATER
23	H342711600		CONTROL, MECHANISM
24	F31/14200		CABLE
25	F99/29200		HEATER, VALVE
26	799/01070		HOSE
27	799/01075		HOSE
28	N07/4016025		Clamp
29	799/01060		HOSE
30	799/05031		HOSE
31	799/01052		HOSE
32	799/01044		HOSE
33	799/05015		HOSE
34	N01/0222114		Bolt, Hex.
35	N03/1170017		WASHER M8
36	N07/4016025		Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
