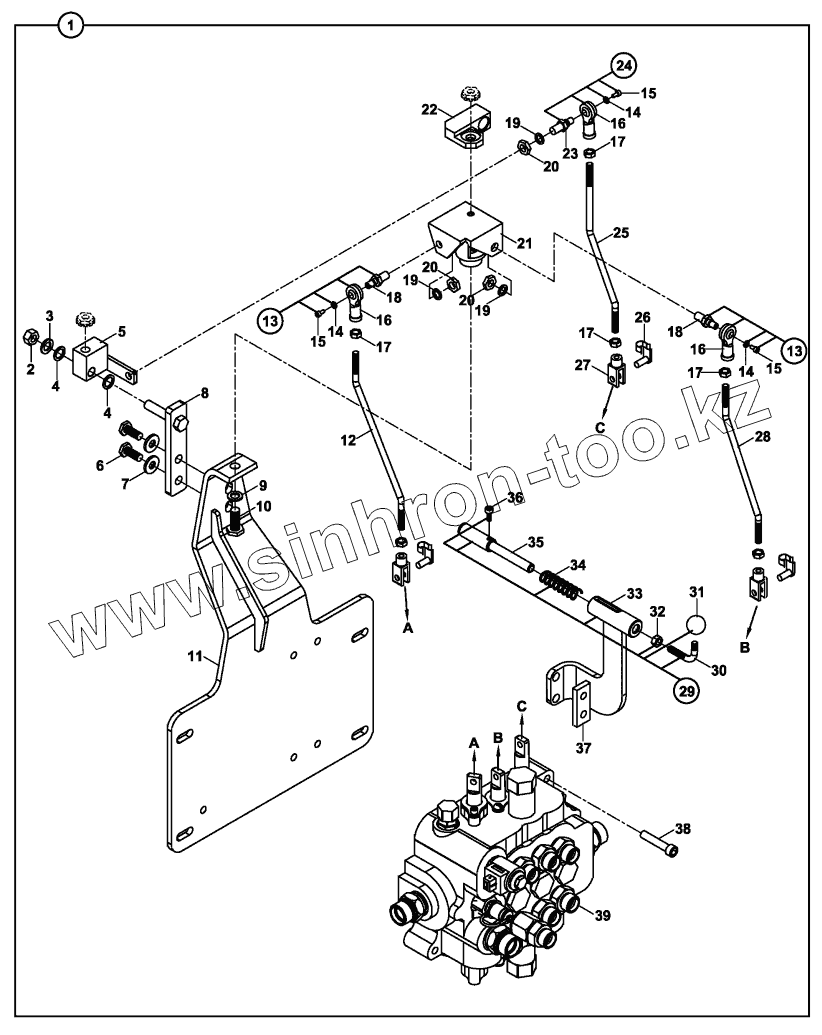

Каталог запасных частей к технике: Hidromek HMK 102S. CONTROL MECHANISM, LOADER- WITH LEVER CONTROL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
11
11
12
13
13
14
14
14
15
15
15
16
16
16
17
17
17
17
18
18
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
1 018/29234 CONTROL MECHANISM, LOADER, ASSY
2 N02/5900122 NUT M12
3 N03/0100023 Washer, Pln.
4 N03/0312201 WASHER
5 019/91561 LEVER JOINT
6 N01/0222534 BOLT M10x50
7 N03/0020121 Washer, Pln.
8 019/91591 PLATE
9 N03/1170025 WASHER M12
10 N01/0222846 Bolt, Hex.
11 019/29228 MOUNTING PLATE
11 020/30438 MOUNTING PLATE
12 020/30441 ROD
13 018/29200 ROD END, ASSY
14 N03/0001850 WASHER
15 N01/5870014 Bolt, Cylinder Head
16 F99/60040 ROD END
17 N02/3570182 Nut, Hex.
18 020/20162 PIN, JOINT
19 N03/1170019 WASHER M10
20 N02/3570218 Nut, Hex.
21 019/91547 4 WAY JOINT
22 020/20718 BRACKET
23 813/00150 PIN, JOINT
24 018/29191 ROD END
25 020/30440 ROD
26 F99/60055 Knuckle Pin
27 F99/60050 Knurling Tool
28 020/30439 ROD
29 018/29239 SAFETY CATCH, ASSY
30 020/20719 LEVER
31 F99/20005 KNOB
32 N02/3570182 Nut, Hex.
33 019/29239 BODY
34 807/06710 SPRING
35 810/14425 SHAFT
36 N01/5870170 Bolt, Cylinder Head
37 020/20809 MOUNTING PLATE
38 N01/5870866 BOLT M10x50
39 CONTROLVALVE CONTROLVALVE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
