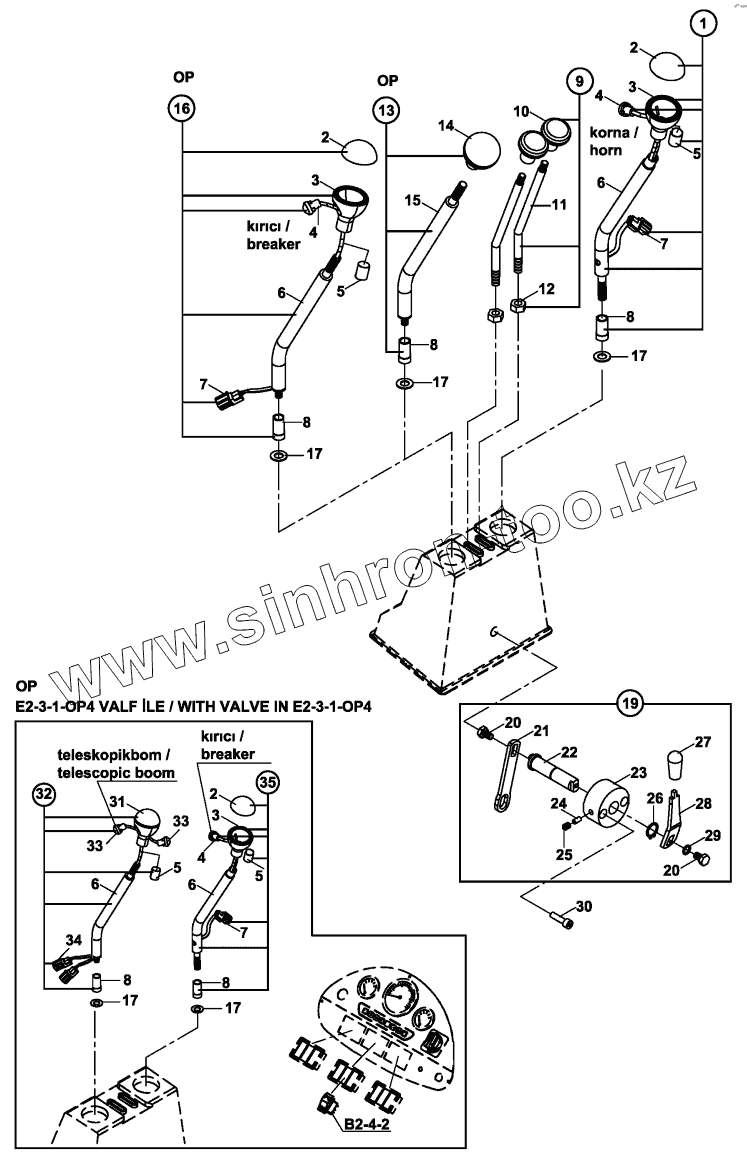

Каталог запасных частей к технике: Hidromek HMK 102S. CONTROL LEVERS, BACKHOE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
4
5
5
5
5
6
6
6
6
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
17
17
17
17
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 018/29126 CONTROL LEVER, ASSY
2 F99/20001 KNOB
3 F99/20000 KNOB
4 554/00430 BUTTON, HORN
5 F99/20002 RING
6 019/91379 LEVER
7 506/06000 CONNECTOR
8 804/00120 SPECIAL NUT
9 018/29081 STABILISER CONTROL LEVER, ASSY
10 F99/40300 KNOB, TOP
11 020/30348 LEVER
12 F99/14010 SPECIAL NUT
13 018/29076 CONTROL LEVER , ASSY
14 F99/40200 KNOB
15 019/91376 LEVER
16 018/29126 CONTROL LEVER, ASSY
17 N03/2500016 WASHER M12
19 018/29243 LEVER, LOCKING, ASSY
20 N01/0222078 Bolt, Hex.
21 020/01070 BRACKET
22 810/14429 PIN, CLEVIS
23 020/20799 WEDGE
24 F99/77925 VIBRATION PREVENTIVE
25 N04/3120686 Pin
26 N05/0020035 RETAINING RING
27 F99/20006 Knob
28 020/20714 LEVER, LOCKING
29 N03/0020011 Washer, Pln.
30 N01/5870494 BOLT M8x30
31 F99/20010 KNOB
32 018/29127 CONTROL LEVER, ASSY, 2 SWITCH
33 554/00430 BUTTON, HORN
34 506/07000 CONNECTOR
35 018/29126 CONTROL LEVER, ASSY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
