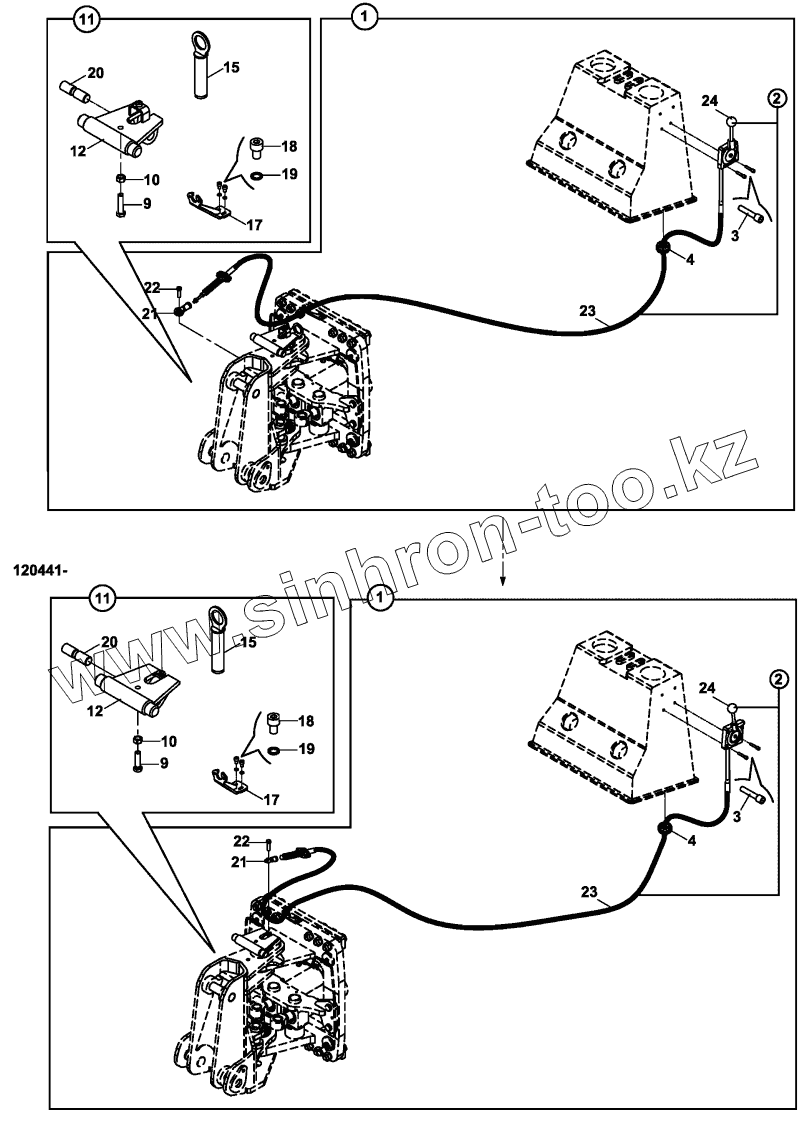

Каталог запасных частей к технике: Hidromek HMK 102S. BOOM LOCKING AND MECHANISM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
3
4
4
9
9
10
10
11
11
12
12
12
12
15
15
17
17
17
17
18
18
19
19
20
20
21
21
22
22
22
22
23
23
23
23
24
24
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 018/33156 MECHANISM ASSY.
2 F31/13104 LEVER AND CABLE, ASSY
2 F31/13105 LEVER AND CABLE, ASSY
3 N04/3701370 SCREW M6x30
4 810/40005 Rubber
9 N01/0223650 BOLT M16x70
10 N02/3570314 Nut, Hex.
11 018/33154 BOOM LOCKING ASSY
12 019/92796 LOCKING BRACKET
12 019/92798 LOCKING BRACKET
15 811/01016 PIN
17 019/92797 BRACKET
17 019/92799 BRACKET
18 N01/0221478 Bolt, Hex.
19 N03/0100013 Washer, Pln.
20 801/16200 PIN
21 F99/60040 ROD END
22 N01/5870494 BOLT M8x30
22 813/00078 BOLT
23 F31/14104 CABLE
23 F31/14105 CABLE
24 F31/13000 Lever Ass'y
24 F31/13011 MECHANISM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
