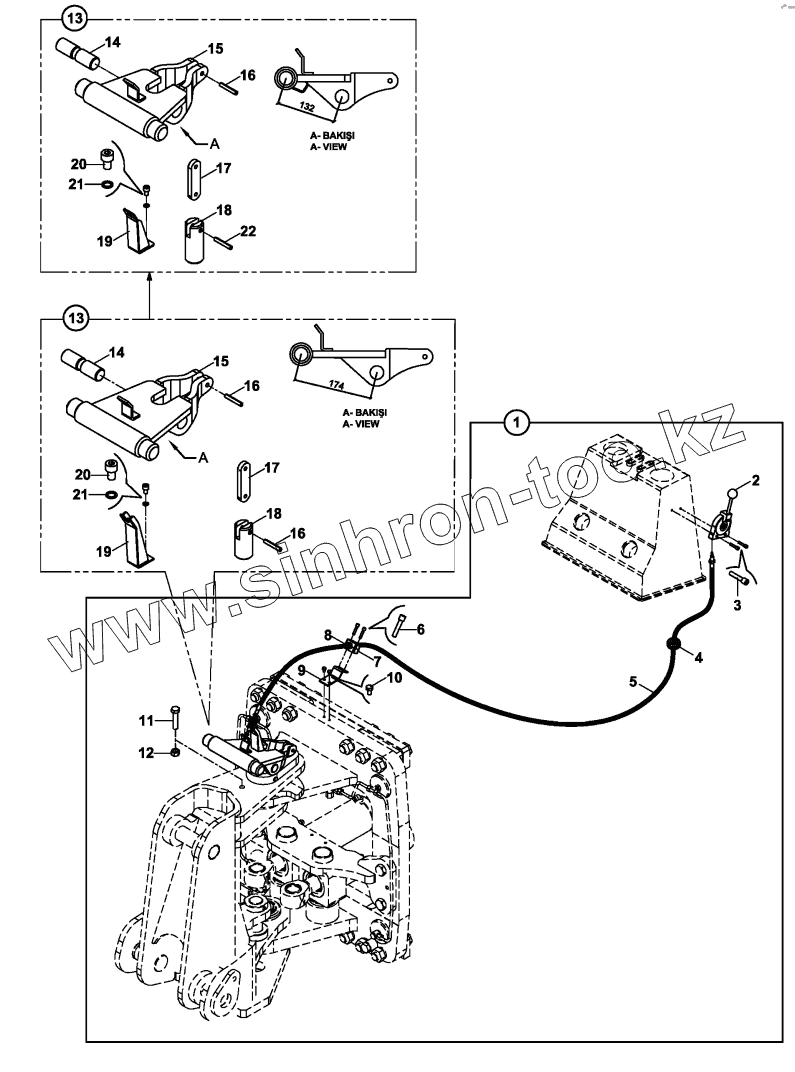

Каталог запасных частей к технике: Hidromek HMK 102S. BOOM LOCKING AND MECHANISM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
15
15
15
16
16
16
16
16
17
17
18
18
18
18
19
19
19
19
20
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 018/33147 MECHANISM ASSY.
2 F31/13010 LEVER AND CABLE, ASSY
3 N04/3701370 SCREW M6x30
4 810/40005 Rubber
5 F31/14012 CABLE
6 N01/5870374 BOLT M6x40
7 N07/2012003 CLAMP
8 810/40052 RING
9 020/11743 BRACKET
10 N01/0221442 Bolt, Hex.
11 N01/0223650 BOLT M16x70
12 N02/3570314 Nut, Hex.
13 018/33151 BOOM LOCKING ASSY
13 018/33150 BOOM LOCKING ASSY
14 801/16200 PIN
15 019/92780 LOCKING BRACKET
15 019/92781 LOCKING BRACKET
16 N15/6451918 EXPANSION PIN
16 N15/6451918 EXPANSION PIN
17 020/01652 PLATE
18 810/14445 PIN
18 810/14449 PIN
19 019/92673 MOUNTING PLATE
19 019/92674 MOUNTING PLATE
20 N01/5870434 BOLT M8x12
21 N03/0108001 WASHER M8
22 N15/6451898 EXPANSION PIN
