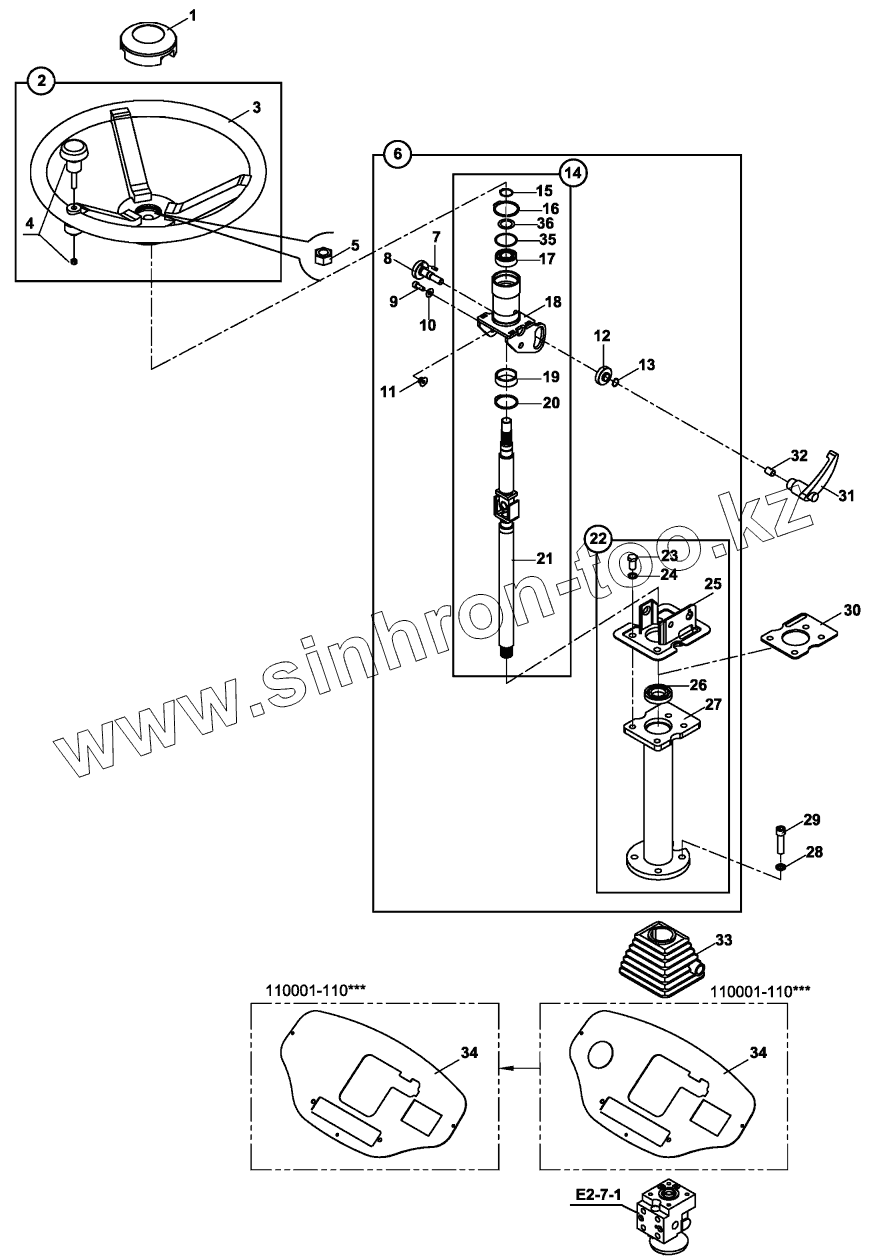

Каталог запасных частей к технике: Hidromek HMK 102B. STEERING COLUMN, ADJUSTABLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
35
35
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 810/09922 CAP
2 018/29031 WHEEL, STEERING, ASSY
3 810/09902 WHEEL, STEERING
4 810/09910 KNOB
5 N02/5900194 NUT M16x1.5
6 018/29117 ADJUSTABLE STEERING MECHANISM, ASSY
7 N15/6450908 PIN
8 813/00046 BOLT
9 N01/5870302 Bolt
10 805/00025 WASHER
11 804/00041 NUT
12 805/00044 WASHER
13 N05/0890007 RETAINING RING
14 018/29118 STEERING COLUMN, ASSY
15 N05/0020035 RETAINING RING
16 N05/0220112 RETAINING RING
17 N09/0200300 BEARING
18 019/91258 COLUMN, STEERING
19 802/01017 BUSHING
20 N05/0220083 RETAINING RING
21 019/91259 SHAFT, STEERING COLUMN
22 018/29119 STEERING COLUMN, ASSY
23 N01/5870794 Bolt, Cyl. Hd.
24 N03/2500014 Washer,Pln.
25 019/91262 COLUMN, STEERING
26 N09/0400115 BEARING
27 019/91261 COLUMN, STEERING
28 N03/1170019 WASHER M10
29 N01/5870842 BOLT M10x40
30 020/01635 SHIM
31 F99/20035 ADJUSTABLE HANDLE
32 810/10780 BUSH
33 810/28561 GAITER
34 020/01539 MOUNTING PLATE
34 020/02130 MOUNTING PLATE
35 805/00253 SHIM d.37x041.5x0.3
35 805/00257 SHIM d.37x041.5x0.8
36 805/00067 SHIM d.21x030x0.5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
