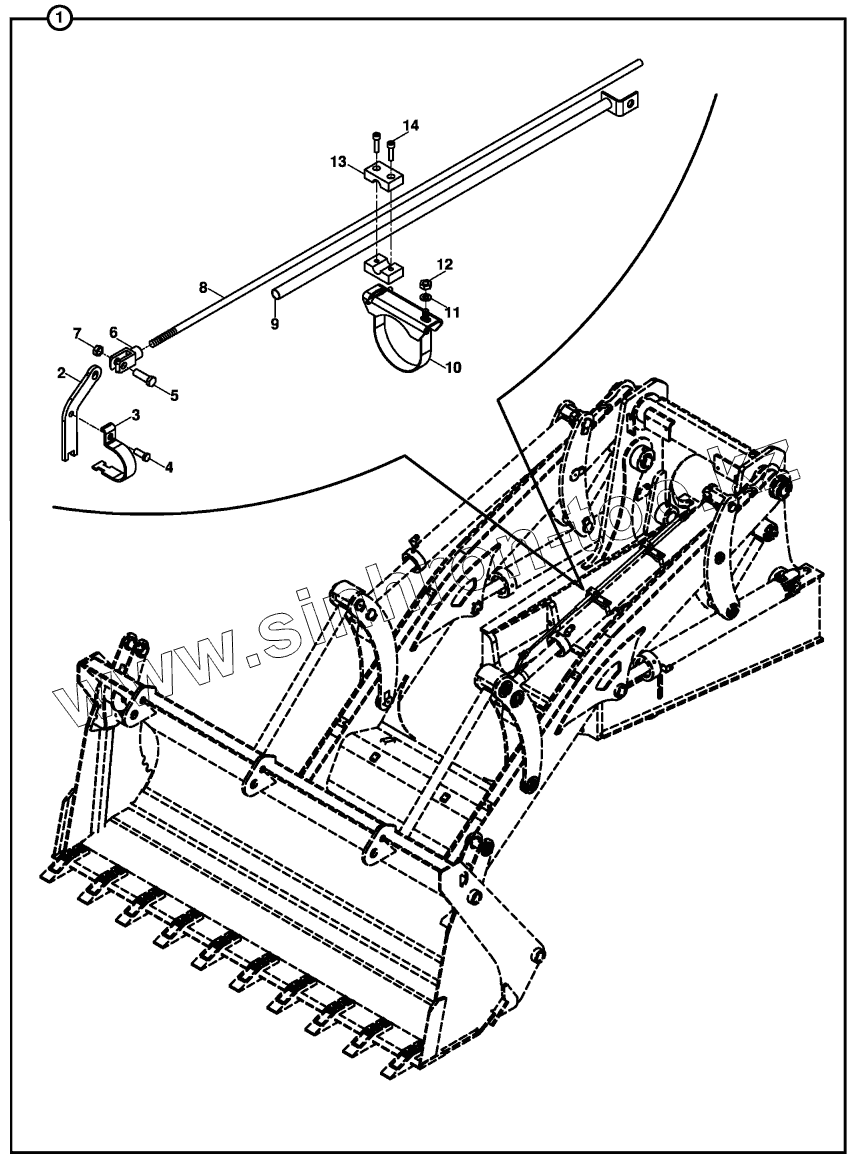

Каталог запасных частей к технике: Hidromek HMK 102B. SHOVEL LEVELLING MECHANISM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 018/43070 SHOVEL LEVELLING MECHANISM
2 020/30403 CLAMP PLATE
3 020/11528 CLAMP PLATE
4 N01/0222114 Bolt, Hex.
5 N01/0222510 BOLT M10x40
6 F99/60051 CLEVIS
7 N02/3570206 Nut, Hex.
8 020/21111 MECHANISM BAR
9 019/92208 PIPE, SWITCH MOUNTING
10 810/53095 CLAMP, ASSY
11 N03/0100016 Washer, Pln.
12 N02/3570182 Nut, Hex.
13 N07/2016013 CLAMP BODY
14 N01/5870350 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
