Каталог запасных частей к технике: Hidromek HMK 102B. RAM, SLEW SWING (RIGHT - LEFT)

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

2

3

4

4

4

4

4

4

4

4

4

4

5

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

26

26

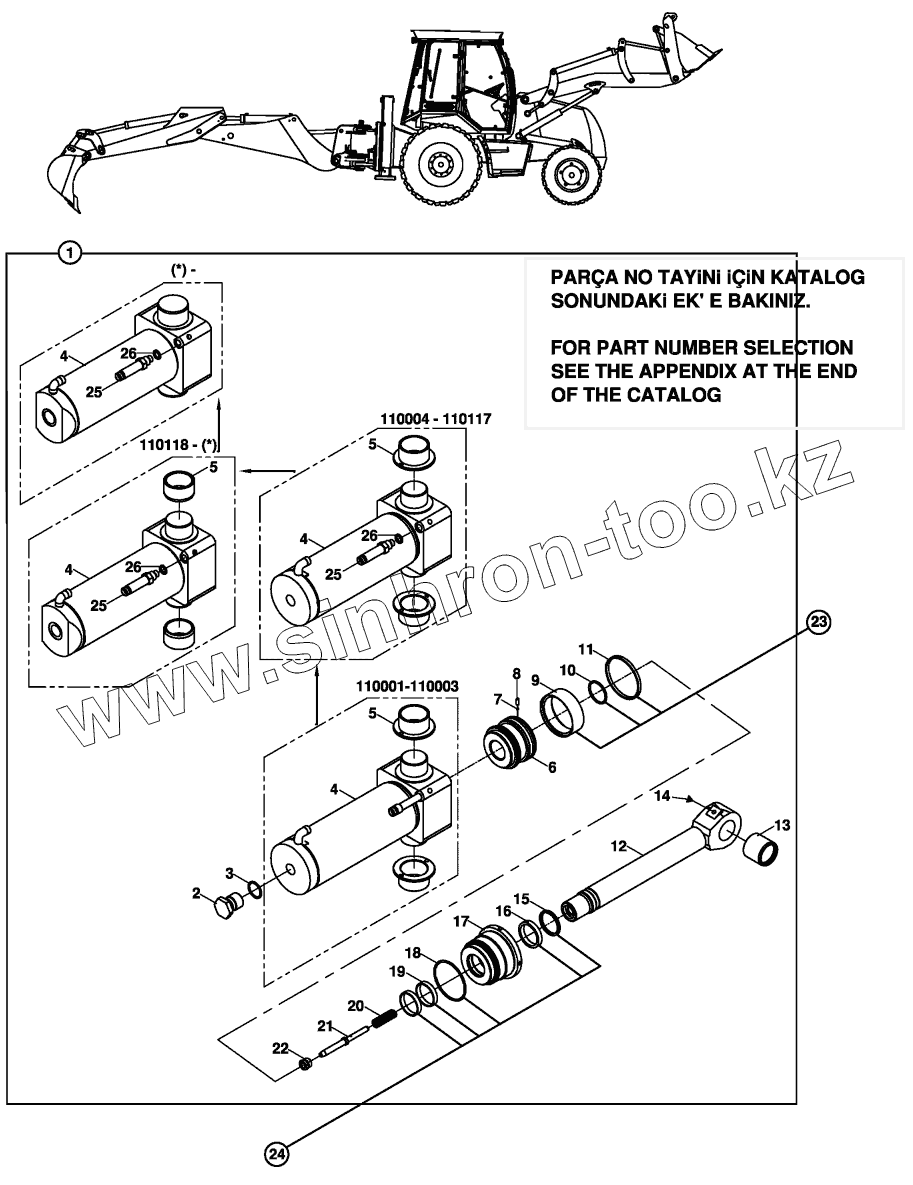

Позиция на иллюстрации	Заводской номер детали		Название детали
1	155/20053		RAM, SLEW / SWING
1	155/20052		RAM, SLEW / SWING
1	155/20054		RAM, SLEW / SWING
1	155/20055		RAM, SLEW / SWING
2	814/03005		BANJO BOLT
3	N03/0232392		WASHER
4	209/20070		Cylinder
4	209/20071		Cylinder
4	209/20073		Cylinder
4	209/20072		CYLINDER
5	802/02692		Bush
5	802/01512		Bush
6	201/20760		PISTON
7	N09/9001000		STEEL BALL
8	N04/3120638		SETSCREW, M6x16
9	N10/3861000		SEAL, PISTON
10	N10/2004935		O-RING, PISTON
11	N10/1949965		GUIDE RING
12	208/42235		ROD
13	802/01332		BUSH
14	N08/1210020		Lubricants
15	N10/5505804		SCRAPER
16	N10/4506010		U-CAP
17	202/11050		CAP
18	N10/2009435		O-RING
19	N10/0505597		GUIDE RING
20	807/02000		SPRING
21	801/07051		PLUNGER, RESTRICTOR
22	806/11015		BOLT, PLUNGER
23	S48/81005		SEAL KIT, END CAP
24	S48/91001		SEAL KIT, PISTON
25	806/24314		ADAPTER
26	N03/0000004		Washer, Pln.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
