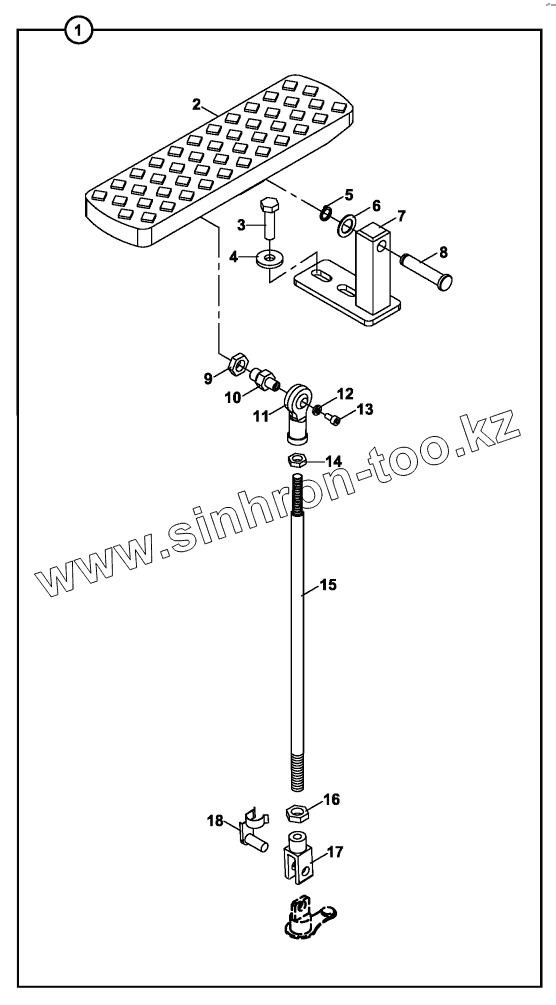

Каталог запасных частей к технике: Hidromek HMK 102B. PEDAL MOUNTING, NB+KT, TB, TB+KT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
17
17
18
18
18
Позиция на иллюстрации Заводской номер детали Название детали
1 018/29052 PEDAL, ASSY
1 018/29051 PEDAL, ASSY
2 020/40018 PEDAL
3 N01/0222162 Bolt, Hex.
4 N03/0020111 Washer, Pln.
5 N05/0020015 Retaining Ring
6 N03/0312201 WASHER
7 019/90952 BRACKET, MOUNTING
8 801/11015 PIN
9 N02/3570218 Nut, Hex.
10 813/00150 PIN, JOINT
11 F99/60040 ROD END
12 N03/0001850 WASHER
13 N01/5870014 Bolt, Cylinder Head
14 N02/3570182 Nut, Hex.
15 020/21218 ROD
15 020/21277 ROD
16 N02/3570206 Nut, Hex.
17 F99/60051 CLEVIS
17 F99/60050 Knurling Tool
18 F99/60056 PIN
18 F99/60055 Knuckle Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
