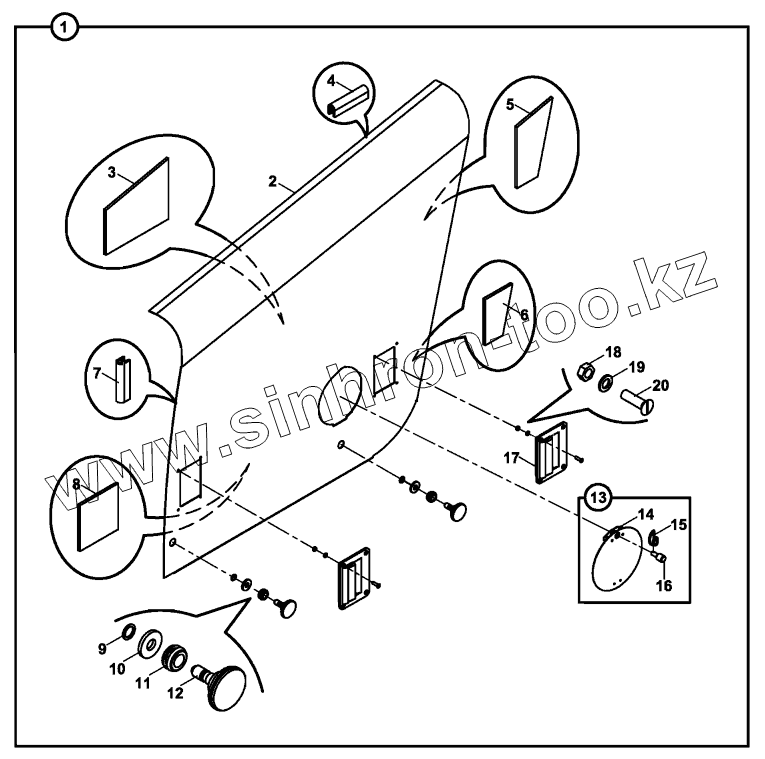

Каталог запасных частей к технике: Hidromek HMK 102B. PANEL, ENGINE, LEFT SIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
4
4
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 018/26513 PANEL, ENGINE, LEFT, ASSY
1 018/26512 PANEL, ENGINE, LEFT, ASSY
2 019/23428 PANEL, LEFT SIDE
2 019/23429 PANEL, LEFT SIDE
3 816/02180 SEAL, INSULATION
4 816/00655 EDGE PROTECTION
4 816/00625 EDGE PROTECTION
5 816/02178 SEAL, INSULATION
6 816/02181 SEAL, INSULATION
7 816/00635 EDGE PROTECTION
7 816/00650 EDGE PROTECTION
8 816/02179 SEAL, INSULATION
9 N05/0760003 RETAINING RING
10 N03/0100020 Washer, Pln.
11 810/40005 Rubber
12 N01/0000015 BOLT, SIDE COVER
13 018/26680 COVER, OIL LEVER CONTROL, ASSY
14 019/23680 COVER
15 807/06900 SPRING
16 810/14413 PIN
17 F99/50000 Handle
18 N02/3570134 NUT M4
19 N03/2500003 Washer, Pln.
20 N04/3700926 BOLT M4x12
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
