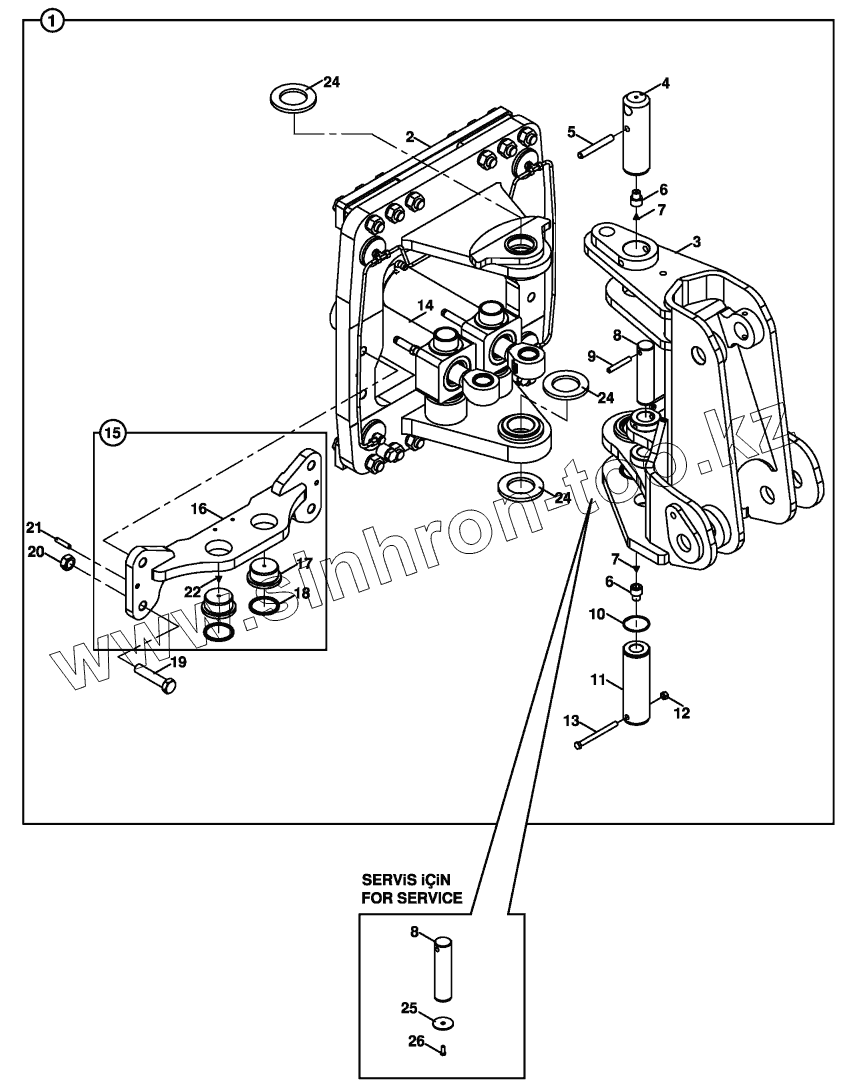

Каталог запасных частей к технике: Hidromek HMK 102B. KINGPOST- CARRIAGE- SLEW / SWING RAM MOUNTINGS

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

8

8

9

10

11

12

13

13

13

14

15

15

15

16

16

16

17

18

18

18

19

19

19

20

21

22

24

24

24

24

24

24

24

24

24

24

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	018/33132		KINGPOST AND CARRIAGE
2	KINGPOST		KINGPOST
3	KINGPOST		KINGPOST
4	801/04740		PIN
5	N15/6453498		PIN, EXPANSION
6	813/00110		BOLT
7	N08/1210020		Lubricants
8	801/02195		PIN
8	801/02280		PIN
9	N15/6452578		PIN, EXPANSION
10	N05/0020115		RETAINING RING
11	801/19178		PIN
12	N02/5900122		NUT M12
13	N01/0223062		BOLT M12x140
13	N01/0381056		BOLT M12x145
14	RAM		RAM
15	018/90135		MOUNTING PLATE, ASSY
15	018/90134		MOUNTING PLATE, ASSY
16	019/92687		MOUNTING PLATE
16	019/92688		MOUNTING PLATE
17	802/03260		BUSHING
18	N10/5657505		SCRAPER
18	N10/2006550		O-RING
19	N01/0382066		BOLT M24x110
19	N01/0382112		BOLT M24x140
20	N02/3570446		NUT M24
21	N15/6452168		PIN, EXPANSION
22	N08/1210020		Lubricants
24	F99/73140		THRUST WASHER
24	F99/73136		THRUST WASHER,
24	F99/73137		THRUST WASHER,
24	F99/73138		THRUST WASHER,
24	F99/73139		THRUST WASHER,
25	805/00028		WASHER
26	N01/0222114		Bolt, Hex.

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
