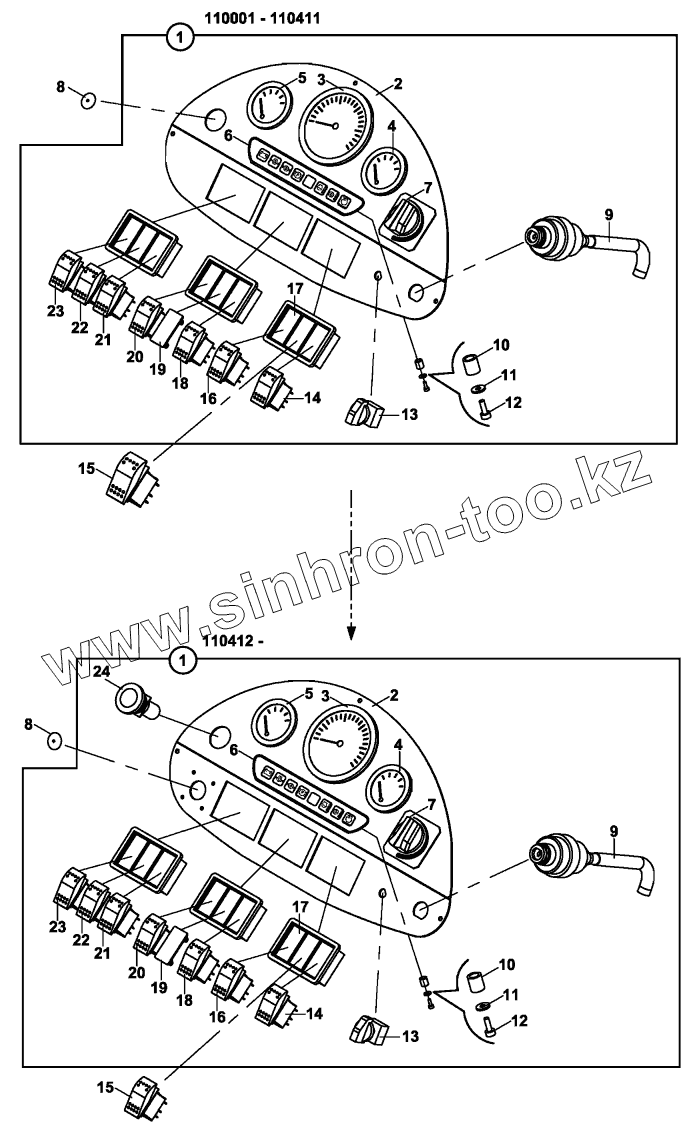

Каталог запасных частей к технике: Hidromek HMK 102B. INSTRUMENT PANEL, SIDE, RIGHT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13A
13B
14A
14B
15A
15B
16A
16B
17
17
18A
18B
19
19
20A
20B
21A
21B
22A
22B
23A
23B
24
Позиция на иллюстрации Заводской номер детали Название детали
1 018/29508 INSTRUMENT PANEL, SIDE, RIGHT, ASSY
1 018/29509 INSTRUMENT PANEL, SIDE, RIGHT, ASSY
2 020/11386 MOUNTING PLATE
2 020/11840 MOUNTING PLATE
2 020/11926 MOUNTING PLATE
3 F99/20201 GAUGE, TACHOMETER
3 F99/20202 GAUGE, TACHOMETER
4 F99/20210 GAUGE, FUEL LEVER FUEL LEVER
5 F99/20220 GAUGE, COOLANT TEMPERATURE
6 018/29462 WARNING LIGHT CLUSTER
7 MECHANISM MECHANISM, VALVE, HEATER
8 814/00180 COVER
9 520/08111 Switch, Key
9 520/08112 STARTER SWITCH
10 545/03000 HOSE
11 N03/0590001 WASHER
12 N04/1150074 SCREW
13A 554/01000 Aircon Fan Switch
13B 520/30800 Button
14A 520/20600 SWITCH
14B 520/30050 Button
15A 520/20000 Switch, Beacon
15B 520/30600 BUTTON, HYDRAULIC CLAMP
16A 520/20000 Switch, Beacon
16B 520/30150 Button,Axle Lock
17 520/35050 SWITCH HOUSING
18A 520/20500 SWITCH
18B 520/30700 Button, Wiper
19 520/36000 Cover
20A 520/20500 SWITCH
20B 520/30300 BUTTON, TEST
21A 520/20000 Switch, Beacon
21B 520/30200 BUTTON, 2x4, 4x4
22A 520/20000 Switch, Beacon
22B 520/30050 Button
23A 520/20000 Switch, Beacon
23B 520/30000 Button
24 554/00440 BUTTON
