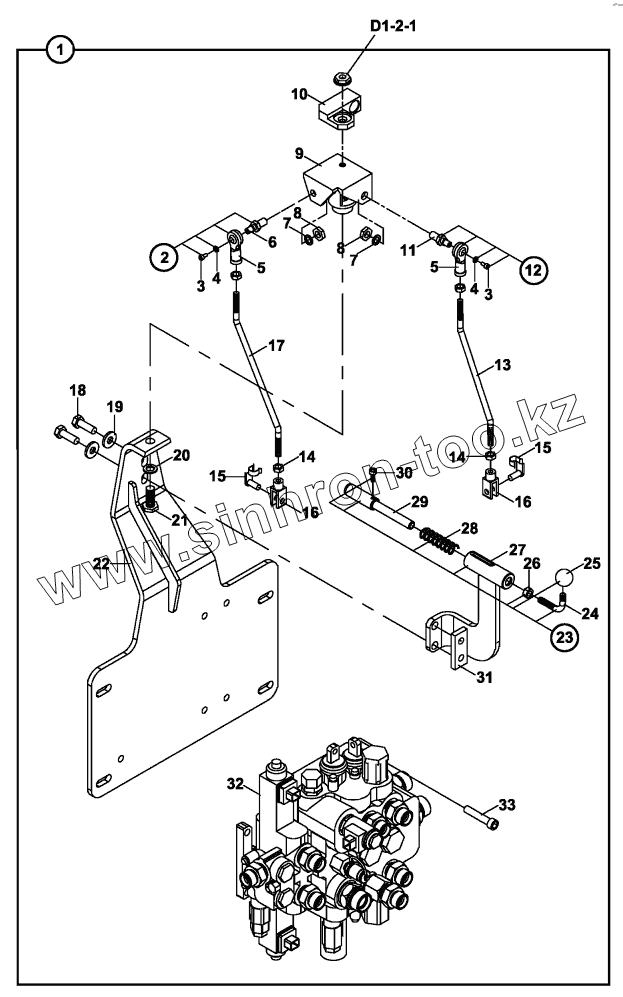

Каталог запасных частей к технике: Hidromek HMK 102B. CONTROL MECHANISM, LOADER- WITH JOYSTICK CONTROL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 018/29235 CONTROL MECHANISM, LOADER, ASSY
2 018/29200 ROD END, ASSY
3 N01/5870014 Bolt, Cylinder Head
4 N03/0001850 WASHER
5 F99/60040 ROD END
6 020/20162 PIN, JOINT
7 N03/1170019 WASHER M10
8 N02/3570218 Nut, Hex.
9 019/91547 4 WAY JOINT
10 020/20718 BRACKET
11 813/00150 PIN, JOINT
12 018/29191 ROD END
13 020/30439 ROD
14 N02/3570182 Nut, Hex.
15 F99/60055 Knuckle Pin
16 F99/60050 Knurling Tool
17 020/30441 ROD
18 N01/0222486 BOLT M10x30
19 N03/0020121 Washer, Pln.
20 N03/1170025 WASHER M12
21 N01/0222846 Bolt, Hex.
22 019/29228 MOUNTING PLATE
23 018/29239 SAFETY CATCH, ASSY
24 020/20719 LEVER
25 F99/20005 KNOB
26 N02/3570182 Nut, Hex.
27 019/29239 BODY
28 807/06710 SPRING
29 810/14425 SHAFT
30 N01/5870170 Bolt, Cylinder Head
31 020/20809 MOUNTING PLATE
32 CONTROLVALVE CONTROLVALVE
33 N01/5870866 BOLT M10x50
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
