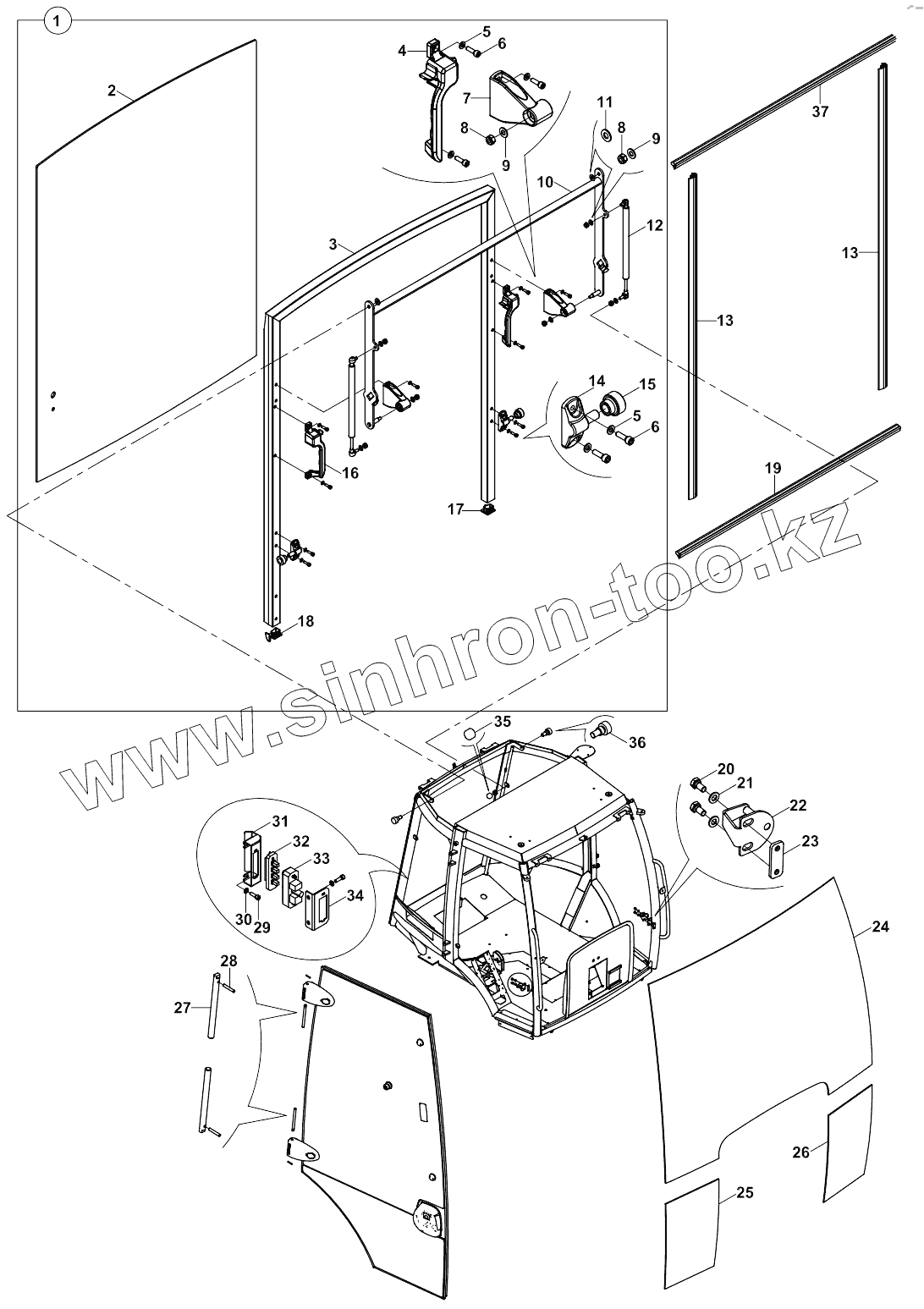

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F33/00600		Frame, rear window
2	F33/21014		Glass, rear
3	S33/00615		Frame, rear window
4	S33/00640		Frame, handle, left
5	N03/0100013		Washer, Pln.
6	N01/5890314		Bolt
7	S33/00650		Mechanism, handle
8	N02/5910062		Nut
9	N03/0020011		Washer, Pln.
10	S33/00625		Frame, handle
11	N03/0020018		Washer, Pln.
12	S33/00630		Damper, rear glass
13	S33/00655		Strip
14	S33/00610		Pin
15	S33/00635		Rolley
16	S33/00645		Frame, handle, right
17	S33/00660		Plug, left
18	S33/00665		Plug, right
19	S33/00620		Strip
20	N01/0222090		BOLT M8x16
21	N03/0108017		Washer Pln.
22	019/92636		Lock toward
23	020/21372		Plate, lock toward
24	F33/21002		Glass, front
25	F33/21041		Glass, front, right, bottom
26	F33/21046		Glass, front, left, bottom
27	810/14418		PIN
28	N15/6450958		Safety Spring Pin
29	N01/5870314		Bolt
30	N03/0100013		Washer, Pln.
31	020/12352		Plate
32	554/00601		Switch
33	554/00611		Switch
34	020/12353		Plate
35	814/00155		Cover, Bolt
36	N01/6010470		Bolt
37	816/00618		Strip, rear, upper

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
