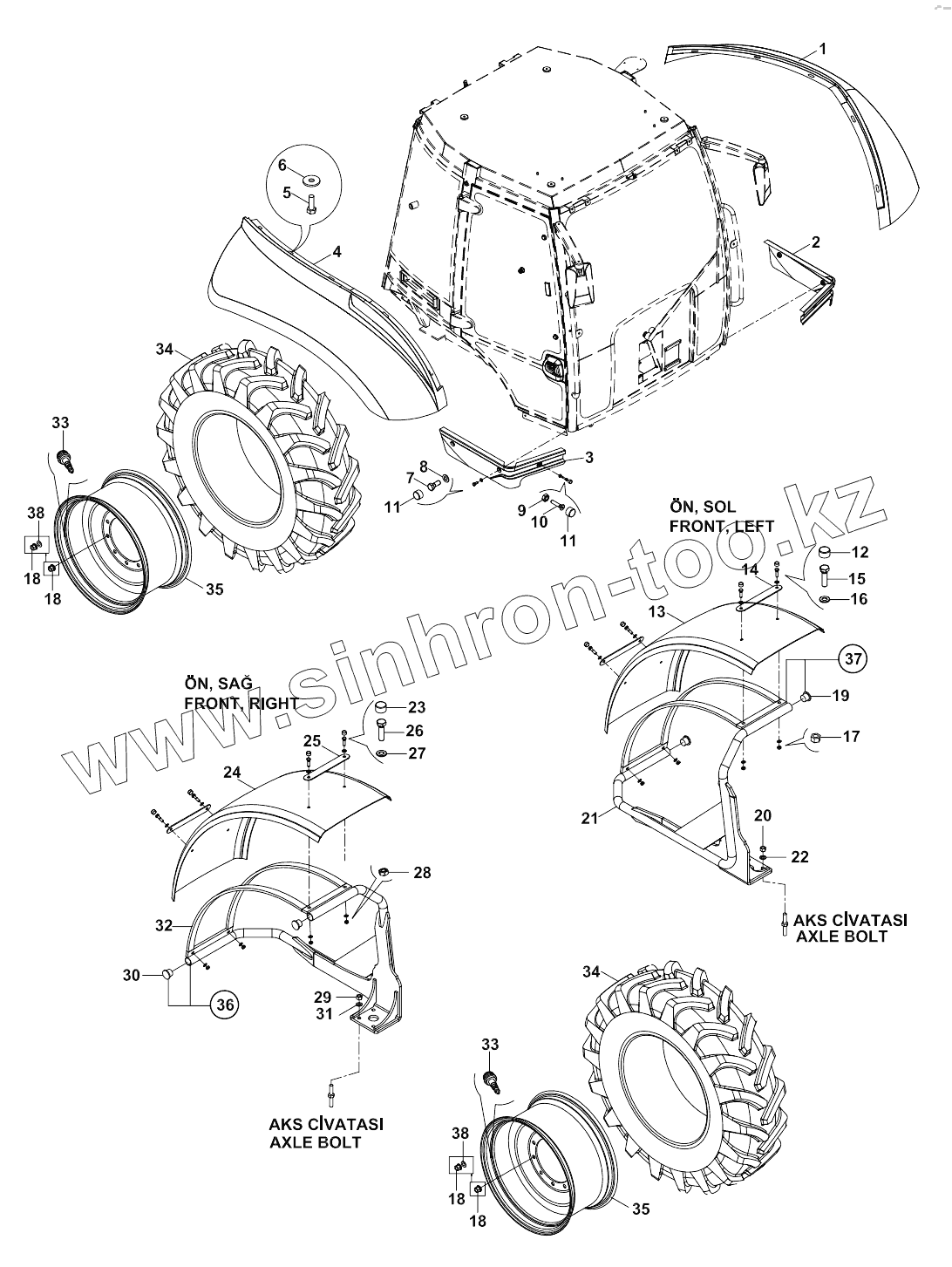

Каталог запасных частей к технике: Hidromek 102S MAESTRO. WHEEL & FENDERS A80001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
18
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
35
35
35
35
35
36
37
38
38
Позиция на иллюстрации Заводской номер детали Название детали
1 020/40257 Fender, rear, sol
2 020/40611 Guard, left
3 020/40610 Guard, right
4 020/40252 Fender, rear, right
5 N01/0232138 Bolt, Hex.
6 N03/0720006 WASHER
7 N01/0232138 Bolt, Hex.
8 N03/0020011 Washer, Pln.
9 N02/3580182 Nut
10 N04/3701346 SCREW M6x25
11 814/00155 Cover, Bolt
12 814/00155 Cover, Bolt
13 F99/50505 Fender, front, left
14 020/02291 Mounting plate
15 N01/0232174 Bolt
16 N03/0810014 Washer
17 N02/5910062 Nut
18 804/09612 Nut
18 804/09620 Nut
19 814/00158 Plug
20 N02/5900194 NUT M16x1.5
21 019/92814 Fender bracket, rear, left
22 N03/0100029 Washer
23 814/00155 Cover, Bolt
24 F99/50505 Fender, front, right
25 020/02291 Mounting plate
26 N01/0232174 Bolt
27 N03/0020111 Washer, Pln.
28 N02/5910062 Nut
29 N02/5900194 NUT M16x1.5
30 814/00158 Plug
31 N03/0100029 Washer
32 019/92815 Fender bracket, rear, right
33 F99/06200 VALVE
34 F42/64200 TYRE, REAR
35 F41/90968 Rim, wheel, rear
35 F41/90971 Rim, wheel, rear
36 018/90701 Fender bracket, rear, right, assy
37 018/90700 Fender bracket, rear, left, assy
38 805/00110 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
