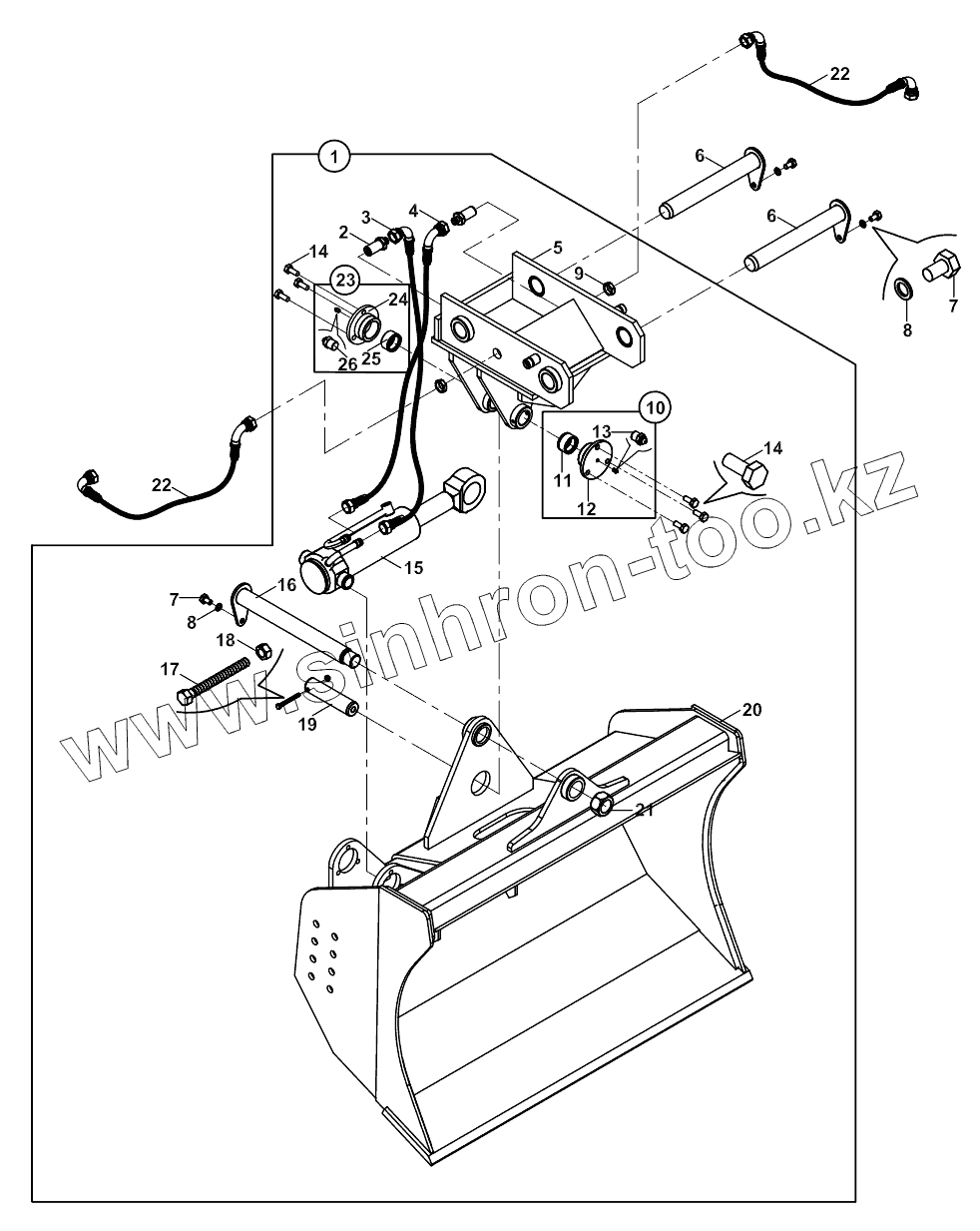

Каталог запасных частей к технике: Hidromek 102S MAESTRO. TILTING BUCKET A80001 -

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

6

7

7

8

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

22

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	061/19100		Tilting bucket, assy
2	806/24118		Adapter
2	806/24426		Adapter
3	651/1121060		Hose
4	651/1121075		Hose
5	061/29100		Bracket
6	811/01040		PIN
7	N01/0222798		BOLT M12x20
8	N03/2500016		WASHER M12
9	N02/4230290		Nut
10	018/90129		Cover, assy
11	802/01210		Bushing
12	802/03101		Cover
13	N08/1210020		Lubricants
14	N01/0222846		Bolt, Hex.
15	RAM		RAM
16	811/01047		Pin, pivot
17	N01/0370494		BOLT M8x80
18	N02/3570182		Nut, Hex.
19	801/12040		Pin
20	061/29050		Tilting bucket
21	804/55300		Nut
22	665/3322100		Hose
23	018/90130		Cover, assy
24	802/03100		Cover
25	802/01210		Bushing
26	N08/1210020		Lubricants

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
