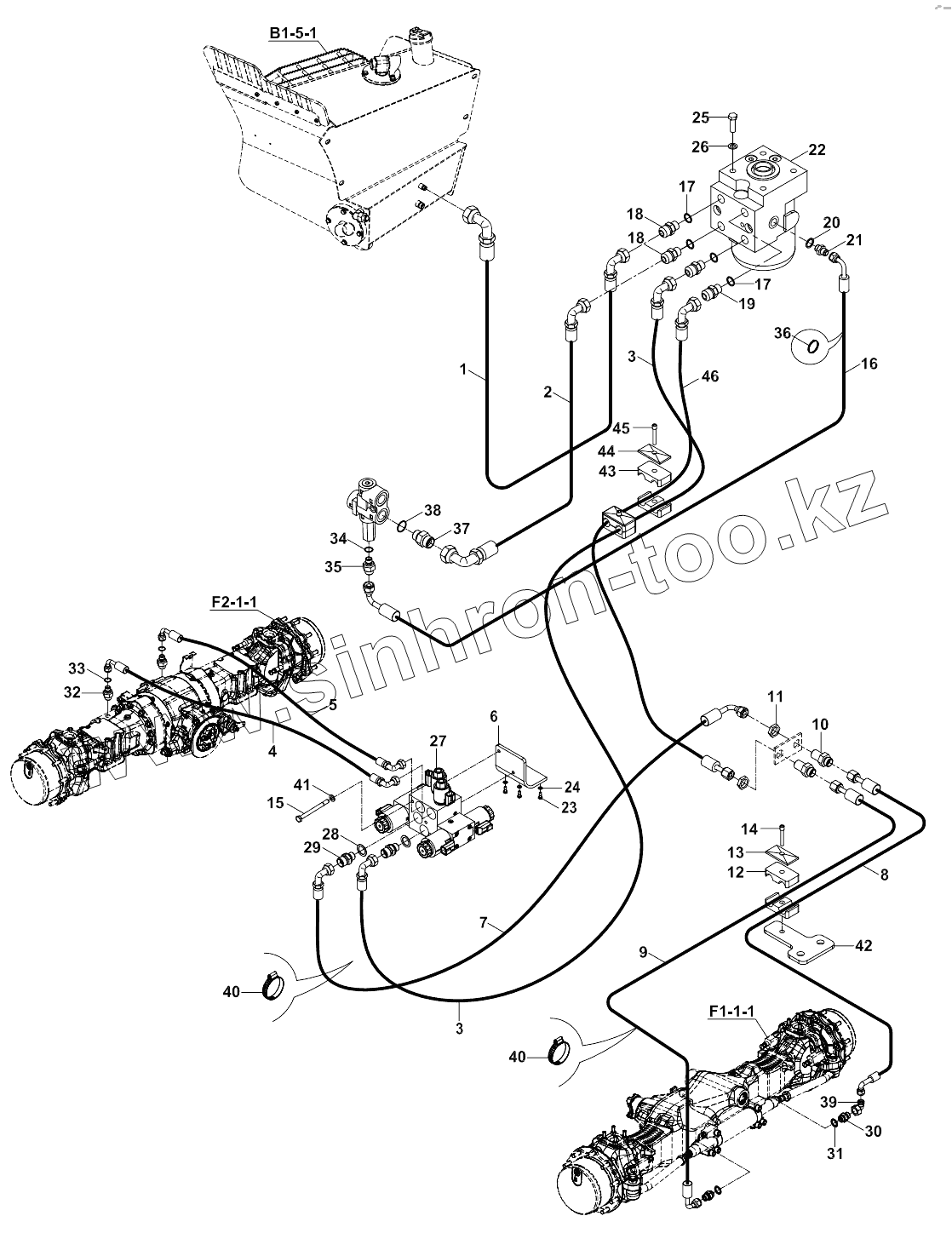

Каталог запасных частей к технике: Hidromek 102S MAESTRO. STEERING, CIRCUIT MOUNTING A81135 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 664/2223115 Hose
2 664/2221115 Hose
3 663/1123230 Hose
4 663/112K090 Hose
5 663/112K070 Hose
6 020/30660 Bracket
7 663/1122240 Hose
8 663/112H055 Hose
9 663/112H100 Hose
10 806/24052 ADAPTER
11 804/00618 NUT
12 N07/3016003 CLAMP BODY
13 N07/3016002 COVER, CLAMP
14 N01/0232174 Bolt
15 N01/3925174 Bolt m6x90
16 602/0023130 Hose
17 N03/0000015 Washer
18 N16/3430940 ADAPTER
19 N16/3430849 ADAPTER
20 N03/0000004 Washer, Pln.
21 N16/3430814 ADAPTER
22 F21/11061 Valve
23 N01/0232114 Bolt, Hex.
24 N03/0810014 Washer
25 N01/5890842 Bolt, Cylinder Head
26 N03/0810015 Washer
27 F18/81022 Selenoid valve
28 N03/0000005 Washer
29 806/24018 ADAPTER
30 806/24618 ADAPTER
31 N10/2001526 O-RING
32 806/24618 ADAPTER
33 N10/2001526 O-RING
34 N03/0000004 Washer, Pln.
35 N16/3430814 ADAPTER
36 510/12200 Strap
37 N16/3430940 ADAPTER
38 N03/0000015 Washer
39 N16/3750045 Elbow
40 510/12200 Strap
41 N03/0020004 Washer, Pln.
42 020/21799 Base, clamp
43 N07/3016003 CLAMP BODY
44 N07/3016002 COVER, CLAMP
45 N01/0232174 Bolt
46 663/1123205 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
