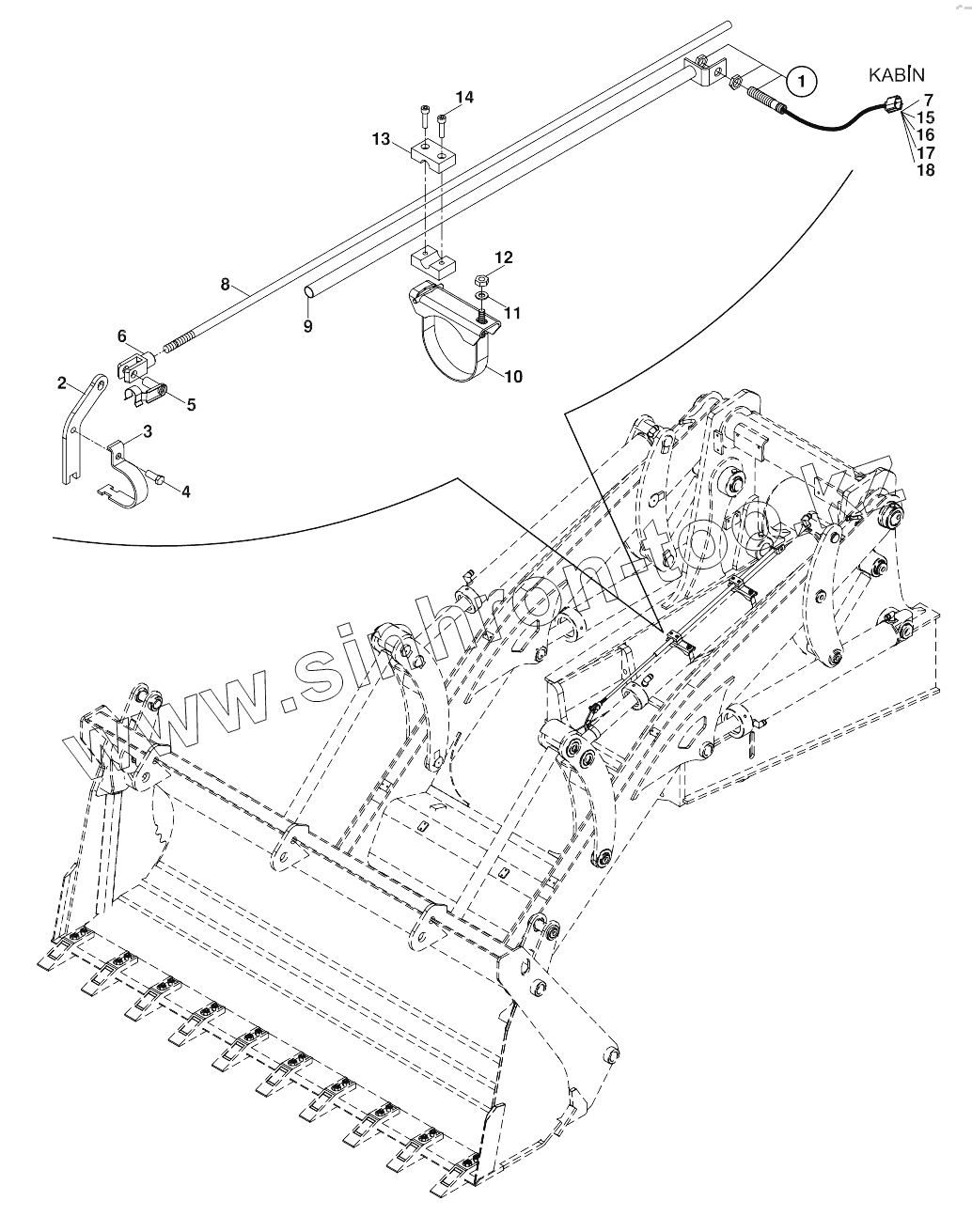

Позиция на иллюстрации	Заводской номер детали		Название детали
1	554/00033		Proximity switch
2	020/30403		CLAMP PLATE
3	020/11528		CLAMP PLATE
4	N01/0222114		Bolt, Hex.
5	F99/60056		PIN
6	F99/60051		CLEVIS
7	506/07000		CONNECTOR
8	020/21111		MECHANISM BAR
9	019/92208		PIPE, SWITCH MOUNTING
10	810/53095		CLAMP, ASSY
11	N03/0100016		Washer, Pln.
12	N02/3570182		Nut, Hex.
13	N07/2016013		CLAMP BODY
14	N01/5870350		Bolt
15	545/24100		Conduit
16	506/07001		Retainer, 3 way pin
17	509/03000		Terminal, male
18	529/19000		Terminal, rubber
