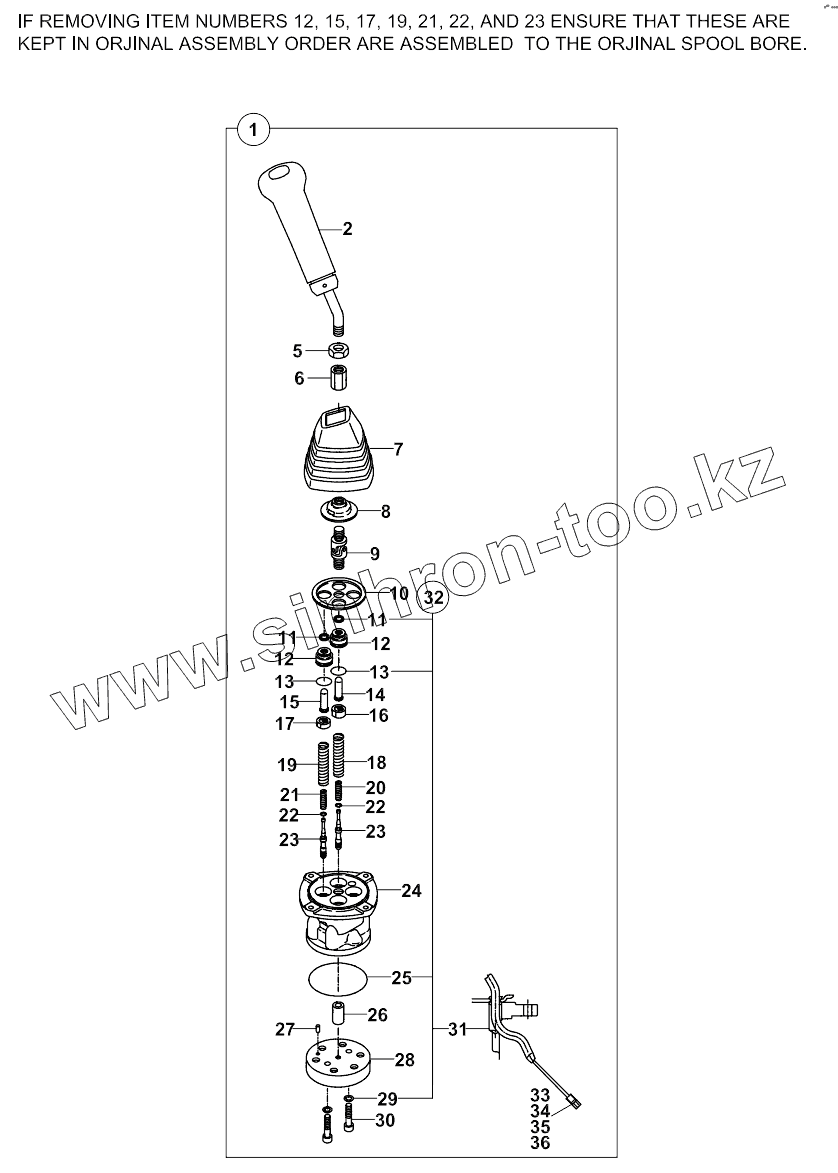

Каталог запасных частей к технике: Hidromek 102S MAESTRO. REMOTE CONTROL VALVE, LEFT, BACKHOE A80001 -

Тип техники

Марка

Модель

Схема

1

2

5

6

7

8

9

10

11

11

12

12

13

13

14

15

16

17

18

19

20

21

22

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	H343200902		Joistic ass' y, l/ h
2	S18/22751		Knob
5	S18/22725		Nut
6	S18/22726		Nut
7	S18/22737		Bellows
8	S18/22739		Plate
9	S18/22727		Joint
10	S18/22740		Plate
11	S18/22728		Seal
12	S18/22724		Plug
13	S18/22710		O-ring
14	S18/22723		Rod
15	S18/22722		Rod
16	S18/22734		Seat
17	S18/22733		Seat
18	S18/22732		Spring
19	S18/22731		Spring
20	S18/22730		Spring
21	S18/22729		Spring
22	S18/22721		Washer 2
23	S18/22735		Spool
24	S18/22745		Casing
25	S18/22743		O-ring
26	S18/22741		Bush
27	S18/22712		Pin
28	S18/22744		Plate
29	S18/22720		Washer 2
30	S18/22742		Screw
31	S18/22738		Bush
32	S18/22790		Seal kit
33	S18/22758		Terminal
34	S18/22755		Housing
35	S18/22756		Double lock plate
36	S18/22757		Wire seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
