Каталог запасных частей к технике: Hidromek 102S MAESTRO. QUICK COUPLER, LOADER A80001 -

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

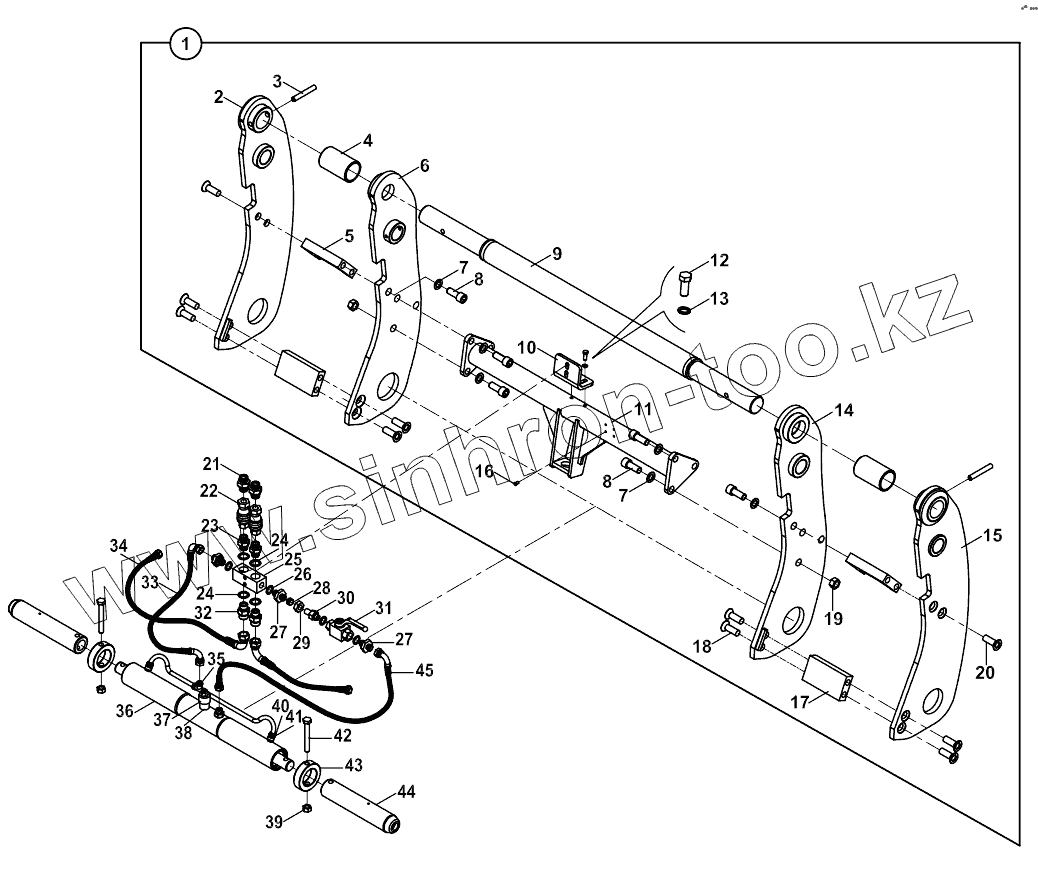

Позиция на иллюстрации	Заводской номер детали		Название детали
1	068/11111		Quick coupler, assy
2	068/90201		Plate, right, exterior
3	N15/6452538		PIN, EXPANSION
4	020/21012		Pipe
5	020/21003		Plate
6	068/90211		Plate, right, interior
7	N03/0020029		Washer, Pln.
8	N01/0223578		BOLT M16x40
9	810/14452		Rod
10	020/02227		Plate, adapter
11	068/90221		Pipe
12	N01/5892018		Bolt m8x20
13	N03/0020111		Washer, Pln.
14	068/90216		Plate, left, interior
15	068/90206		Plate, left,exterior
16	N13/0020295		Rivet
17	020/21301		Mounting plate
18	N04/4321262		Bolt
19	N02/5900194		NUT M16x1.5
20	N01/0223590		Bolt
21	806/24324		Adapter
22	N16/9900070		Quick coupling
23	806/03312		Adapter
24	N03/0000015		Washer
25	020/21304		Valve block
26	N03/0000005		Washer
27	806/24316		Adapter
28	N18/3570164		Ring
29	N17/3570164		NUT
30	806/02117		Adapter
31	N14/0010650		Cock Valve
32	N16/3430940		ADAPTER
33	664/222B072		Hose
34	602/0021037		Hose
35	N16/3570143		T-ADAPTER
36	Ram,quickcoupler		Ram, quick coupler
37	N01/5892018		Bolt m8x20
38	020/21009		Pipe
39	N02/591000122		Nut
40	N18/3570164		Ring
41	N17/3570164		NUT
42	N01/0380986		Bolt, Hex.
43	020/21007		Ring
44	801/04115		Rod
45	602/002K031		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
