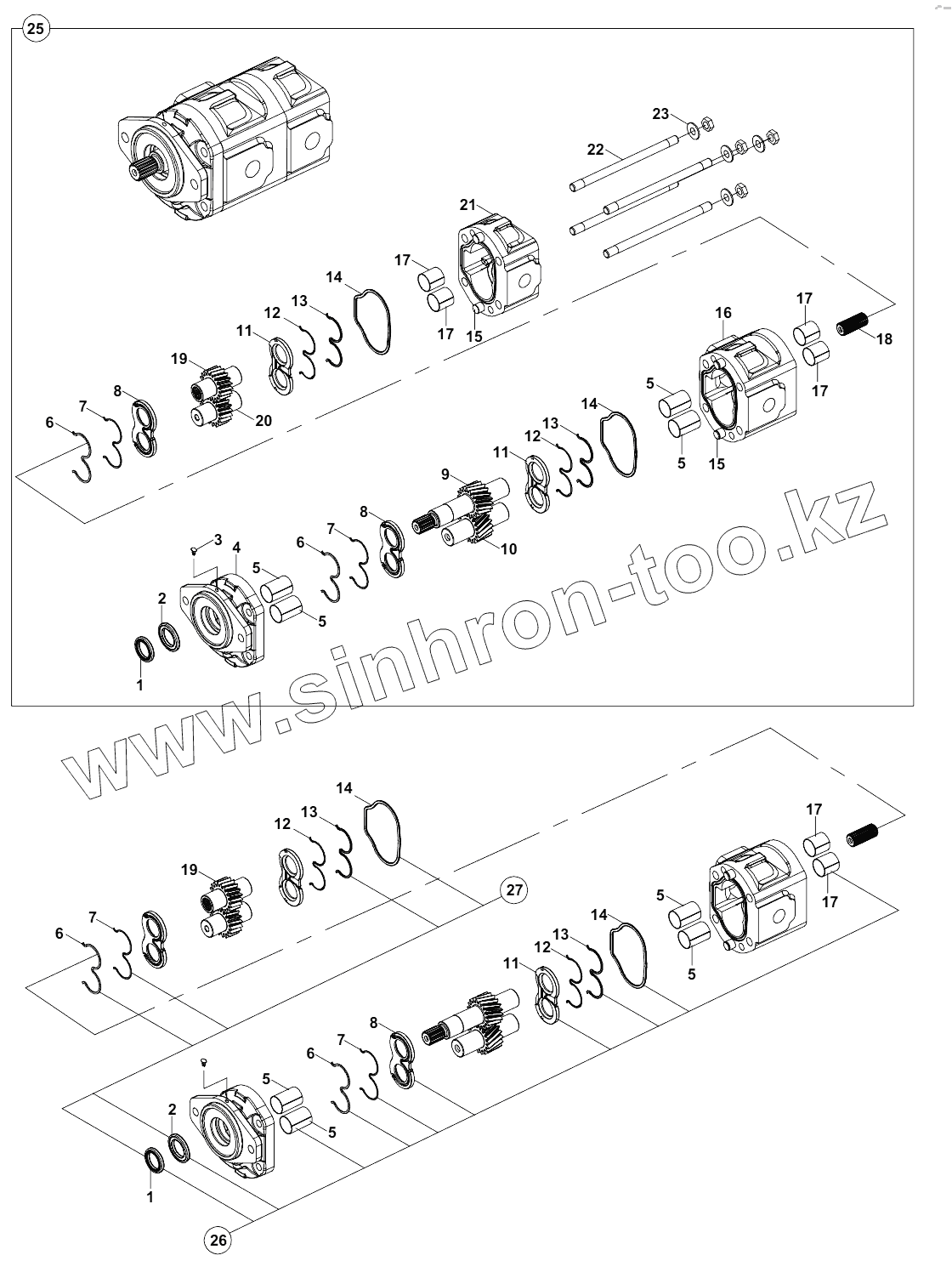

Позиция на иллюстрации	Заводской номер детали		Название детали
1	SEAL,SHAFT		Seal, shaft
2	SEAL,SHAFT		Seal, shaft
3	PLUG		Plug
4	ADAPTER		ADAPTER
5	BUSH		Bush
6	SEAL,WEARPLATE		Seal, wear plate
7	SEAL,WEARPLATE		Seal, wear plate
8	WEARPLATE		Wear plate
9	GEAR		GEAR
10	GEAR		GEAR
11	WEARPLATE		Wear plate
12	SEAL,WEARPLATE		Seal, wear plate
13	SEAL,WEARPLATE		Seal, wear plate
14	SEAL		SEAL
15	PIN		PISTON PIN
16	BODY		BODY
17	BUSH		Bush
18	COUPLING		Coupling
19	GEAR		GEAR
20	GEAR		GEAR
21	BODY		BODY
22	STUD		Stud
23	WASHER		WASHER
24	NUT		NUT
25	F14/73108		Pump
25	F14/73109		Pump
26	S09/90061		Seal kit
27	S09/90016		Repair kit
