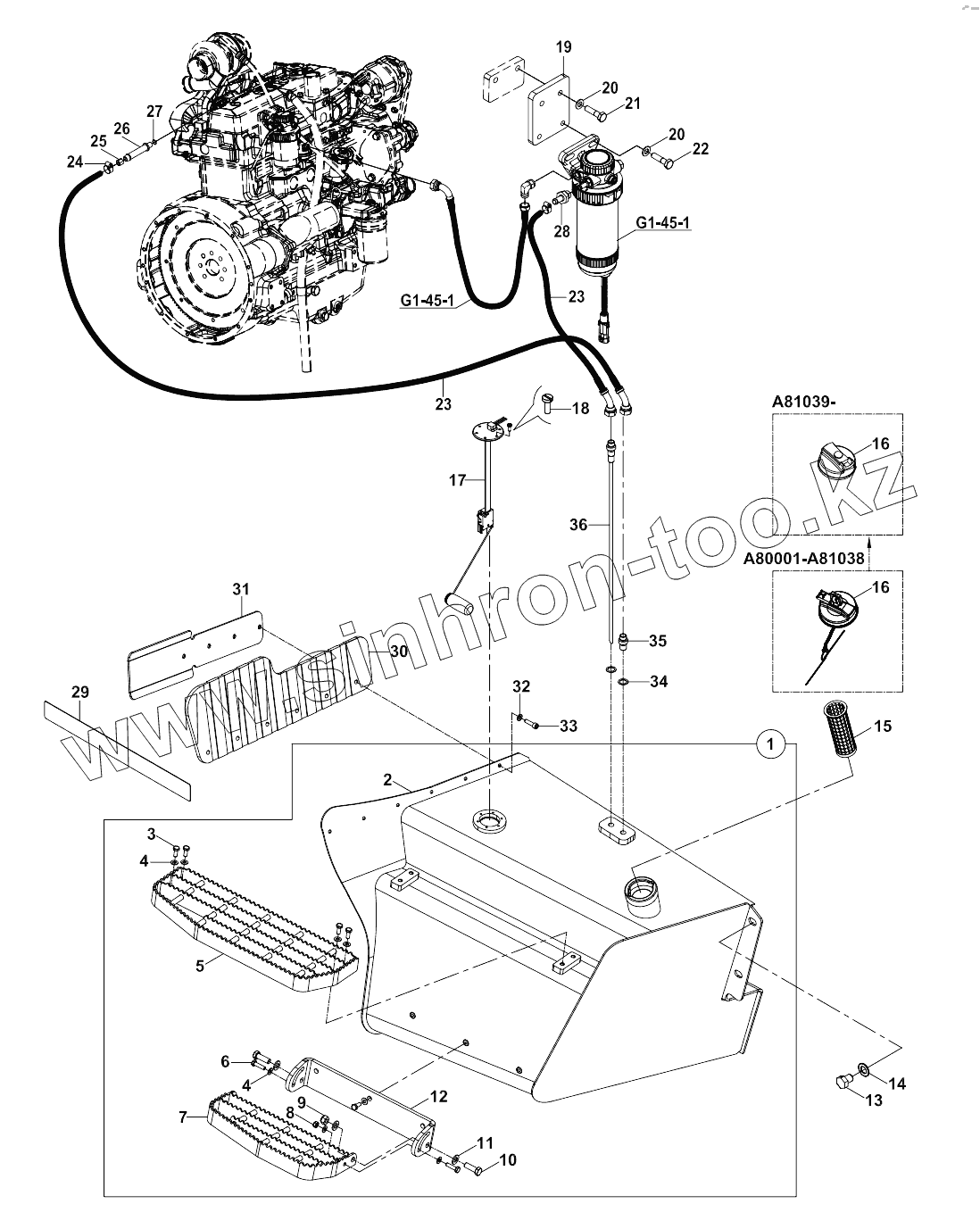

Каталог запасных частей к технике: Hidromek 102S MAESTRO. FUEL SYSTEM A80001 -

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

16

16

16

16

16

17

18

19

20

20

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	018/25542		Tank, fuel, assy
2	019/25541		Tank, fuel
3	N01/0232114		Bolt, Hex.
4	N03/0100017		Washer, Pln.
5	019/10103		Step, upper
6	N01/0232162		Bolt, Hex.
7	019/10104		Step, lower
8	N02/5910062		Nut
9	N02/5910122		Nut
10	N01/0232858		Bolt, Hex.
11	N03/0100023		Washer, Pln.
12	020/00063		Foot step bracket
13	N01/0233506		Bolt
14	N03/0020029		Washer, Pln.
15	F28/91551		FILTER, FUEL
16	F99/15018		Cap, hyd Filler
16	F99/15025		Cap, hyd Filler
17	F99/60008		Float switch
18	N04/1671826		Screw
19	020/21504		Plate
20	N03/0020018		Washer, Pln.
21	N01/0232462		Bolt, Hex.
22	N01/0380626		Bolt, Hex
23	698/002M090		Hose
24	N07/4010016		Clamp
25	804/01460		Special nut
26	806/22005		HOSE ADAPTER
27	809/10000		PLASTIC GASKET
28	806/08021		Adapter
29	F99/06910		SAFETY WALK TAPE
30	F32/20149		Mud shield
31	019/10105		Bracket
32	N03/0020011		Washer, Pln.
33	N01/5890494		Bolt
34	N03/0000005		Washer
35	806/24062		ADAPTER
36	019/91099		FUEL SUCTION TUBE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
