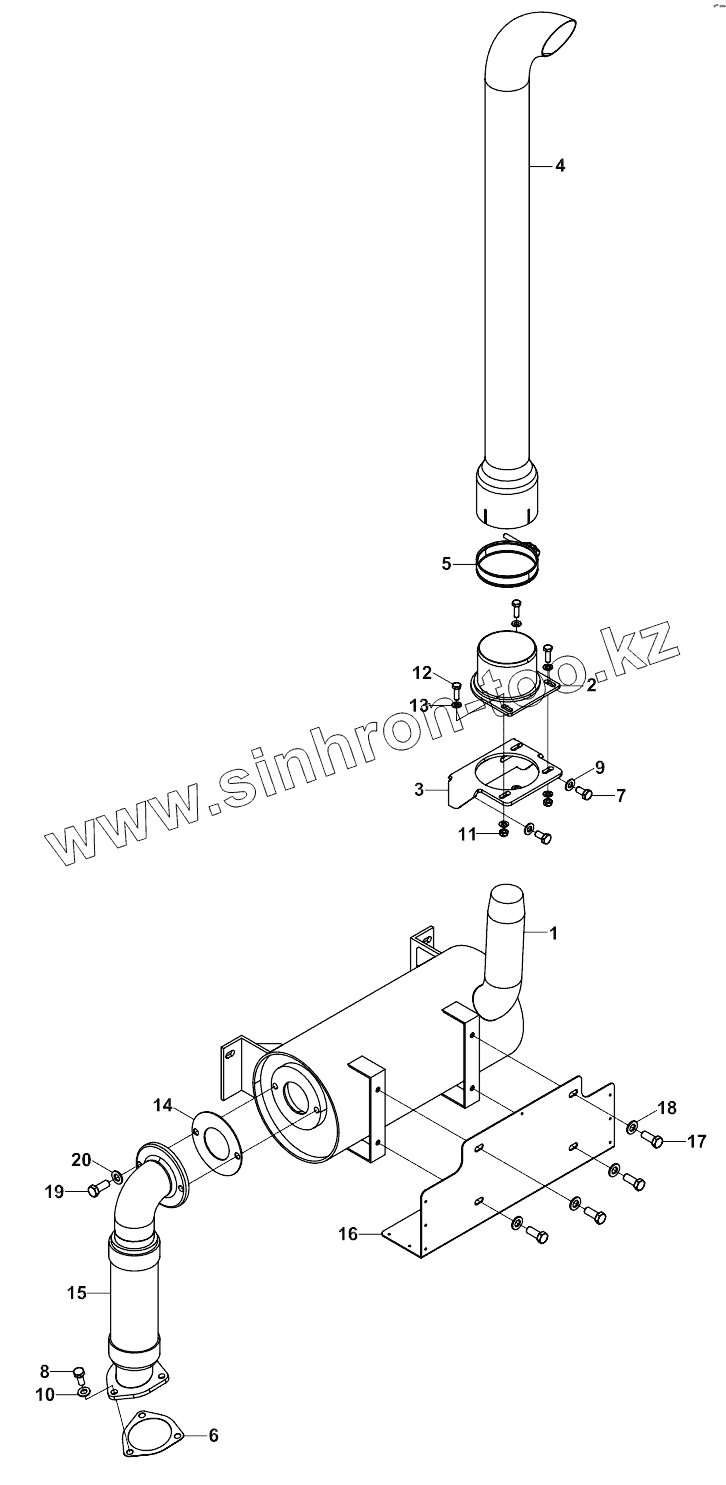

Каталог запасных частей к технике: Hidromek 102S MAESTRO. EXHAUST ASSEMBLY A80001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 019/91632 Silencer, exhaust
2 019/92776 PIPE MOUNTING PART
3 019/92777 MOUNTING PLATE
4 810/09615 PIPE, EXHAUST EXTENSION
5 810/53215 CLIP
6 F99/30110 GASKET
7 N01/0232438 Bolt, Hex.
8 N01/0232462 Bolt, Hex.
9 N03/0810015 Washer
10 N03/0810015 Washer
11 N02/5910062 Nut
12 N01/0232138 Bolt, Hex.
13 N03/0810014 Washer
14 809/01001 Gasket
15 810/09624 Bracket connection
16 810/47012 Plate
17 N01/0232114 Bolt, Hex.
18 N03/0810014 Washer
19 N01/0232462 Bolt, Hex.
20 N03/0810015 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
