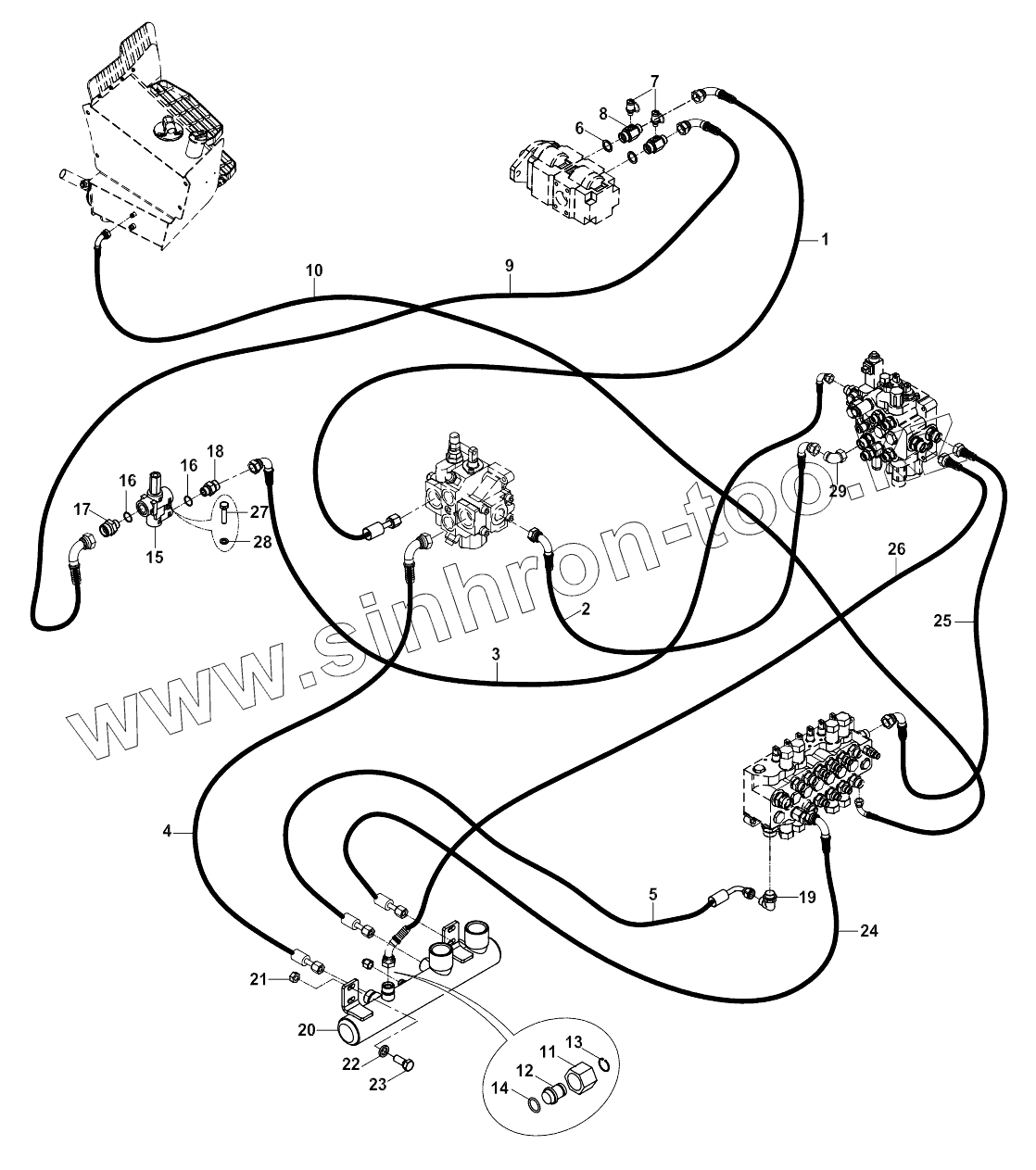

Каталог запасных частей к технике: Hidromek 102S MAESTRO. CIRCUIT MOUNTING, TB A80001 -

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	666/4423180		Hose
2	666/442K190		Hose
3	666/4422065		Hose
4	632/5521055		HOSE
5	632/5521047		HOSE
6	N03/0000025		WASHER
7	F99/70000		ADAPTER, PRESSURE
8	806/28430		ADAPTER
9	666/442G073		Hose
10	663/1125245		Hose
11	N17/3570192		Nut
12	814/05218		Plug
13	N05/0020019		Retaining ring
14	N10/2000918		O-ring
15	F18/51000		Valve, priority
16	N03/0000015		Washer
17	N16/3430975		ADAPTER
18	N16/3430975		ADAPTER
19	N16/3750108		ADAPTER, ELBOW
20	019/91527		Tube, collector
21	N02/5910086		Nut
22	N03/0020121		Washer, Pln.
23	N01/0232486		Bolt, Hex.
24	632/5521075		Hose
25	666/4421085		HOSE
26	630/4426070		HOSE
27	N01/0380410		Bolt, Hex.
28	N03/0810014		Washer
29	N16/3750094		ADAPTER, ELBOW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
