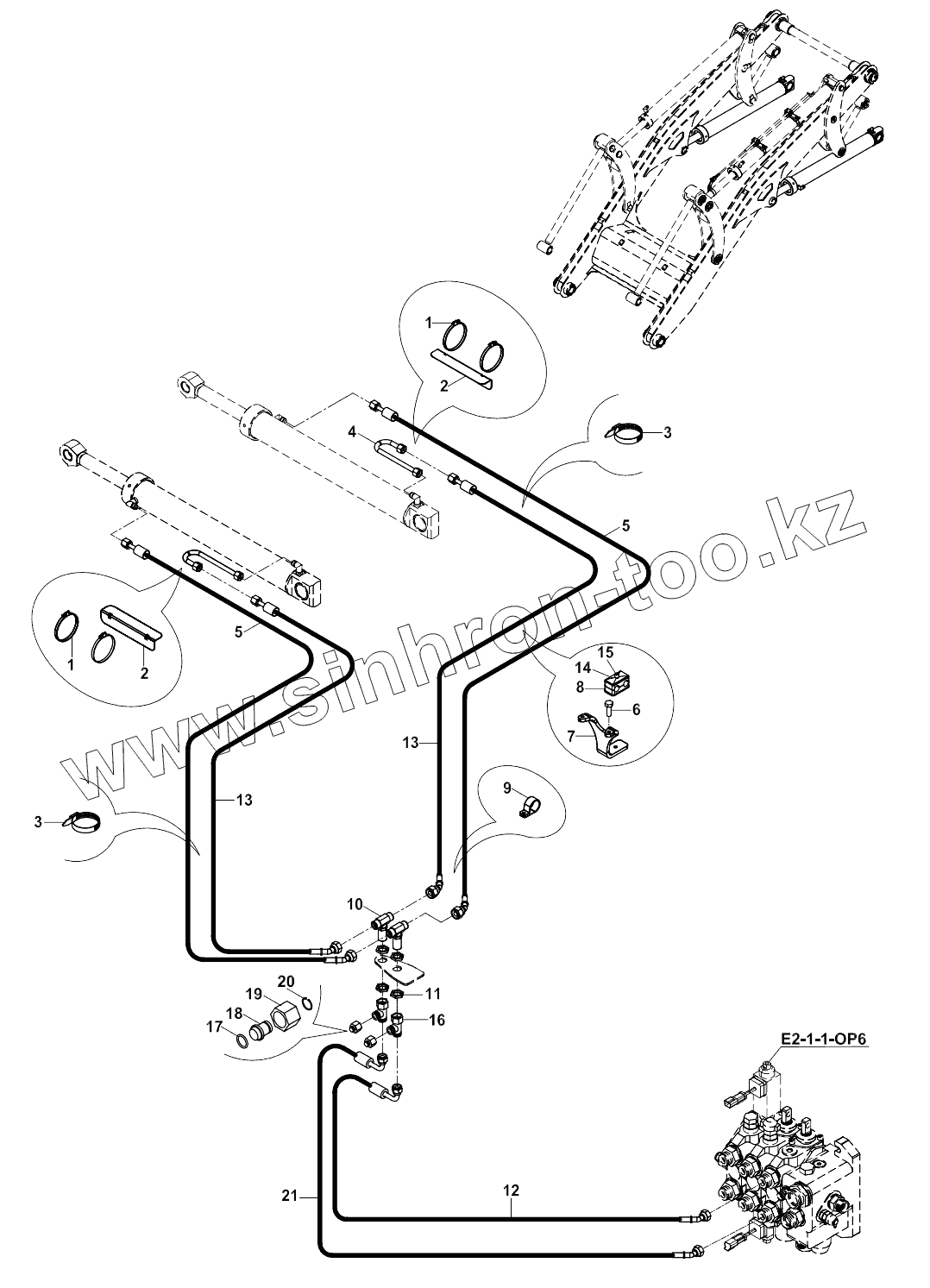

Каталог запасных частей к технике: Hidromek 102S MAESTRO. CIRCUIT MOUNTING, RAM, LIFT, LOADER A80001 -

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	N07/4100120		CLIP
2	020/11041		HOSE PROTECTION PLATE
3	510/12200		Strap
4	452/51565		PIPE
5	664/2226265		Hose
6	N01/0232498		Bolt, Hex.
7	020/30523		Pipe holder
8	N07/3020000		CLAMP
9	N07/7003500		Clip
10	N16/3570249		Tee
11	804/00634		NUT, M24x1.5
12	664/222K075		Hose
13	664/222N200		Hose
14	N01/0380446		Bolt
15	N07/3020002		Clamp
16	N16/3790073		TEE
17	N10/2001220		O-RING
18	814/05224		PLUG
19	N17/3570248		NUT
20	N05/0020027		RETAINING RING
21	664/222K070		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
