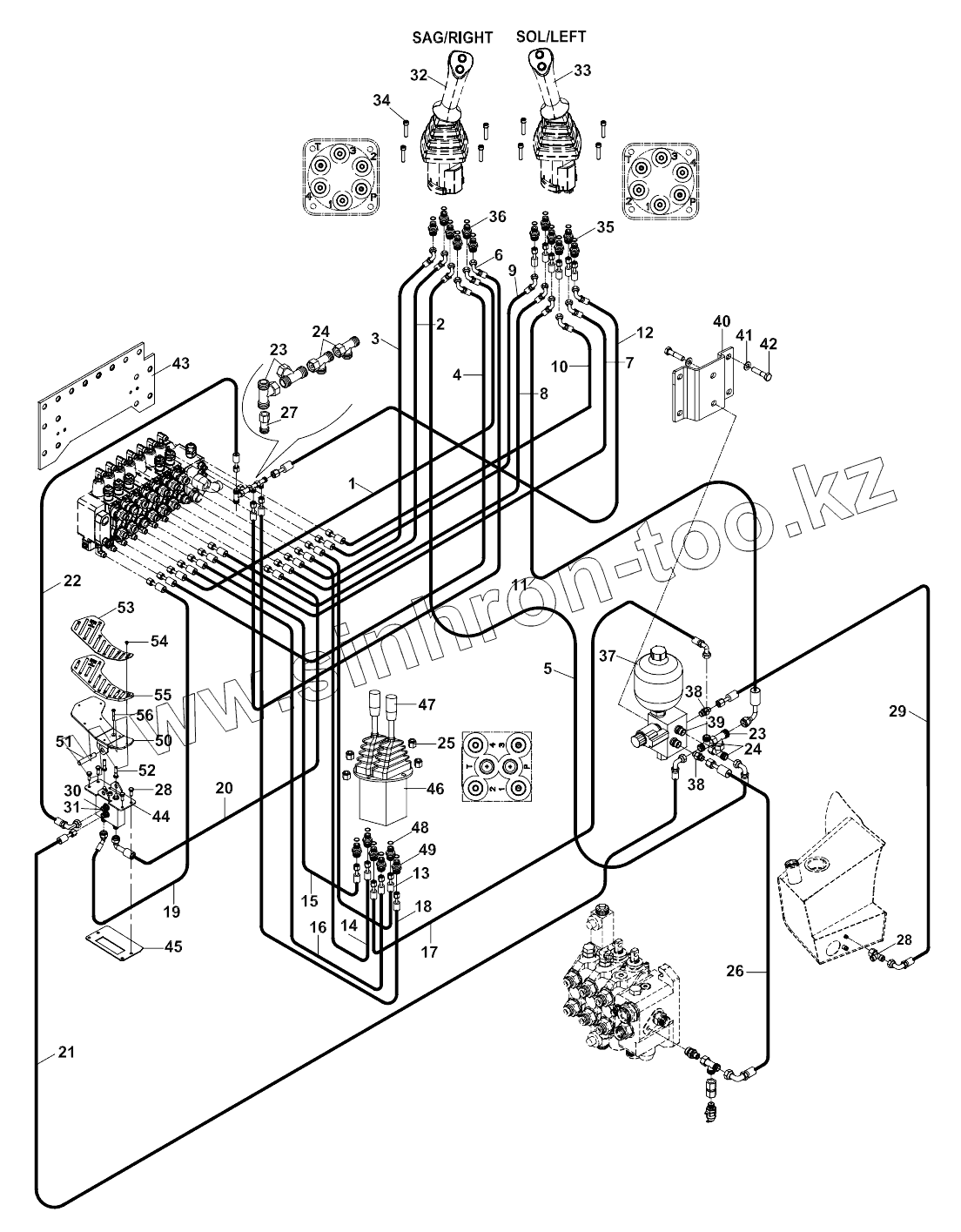

Каталог запасных частей к технике: Hidromek 102S MAESTRO. CIRCUIT, HYDRAULIC, JOYSTICK, TB A80001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 637/0020120 Hose
2 637/0020105 Hose
3 637/0020105 Hose
4 637/0020130 Hose
5 637/0021110 Hose
6 637/0020140 Hose
7 637/0020120 Hose
8 637/0020130 Hose
9 637/0020100 Hose
10 637/0020105 Hose
11 637/0021140 Hose
12 637/0020105 Hose
13 637/0020133 Hose
14 637/0020135 Hose
15 637/0020165 Hose
16 637/0020165 Hose
17 637/0021195 Hose
18 637/0020130 Hose
19 637/0020045 Hose
20 637/0021035 Hose
21 637/0021060 Hose
22 637/0021075 Hose
23 N16/3770031 Tee
24 N16/3790031 ADAPTER
25 N02/5910050 Nut
26 663/1126125 Hose
27 806/99949 Adapter nipple
28 N01/5890458 Bolt
29 663/1120145 Hose
30 N16/3430814 ADAPTER
31 N03/0000004 Washer, Pln.
32 JOYSTICK Joystick assy
33 JOYSTICK Joystick assy
34 N01/5890374 Bolt
35 N10/2001119 O-Ring
36 N16/K310365 Connector
37 F18/73110 Accumulator, hydac
38 N16/K550312 Adapter
39 N16/K550310 Adapter
40 020/12746 Bracket
41 N03/0100017 Washer, Pln.
42 N01/0232114 Bolt, Hex.
43 020/21473 Mounting plate
44 F18/22630 Valve
44 F18/22631 Valve
45 020/02853 Cover
46 F18/22500 Joystick, stabiliser
47 810/14465 Lever, joystick, stabiliser
48 N10/2001119 O-Ring
49 N16/K310365 Connector
50 019/92984 Pedal
51 S18/22610 Pin
52 N01/0232138 Bolt, Hex.
53 020/12372 Pedal, plate, upper
54 N04/4320206 Screw
55 810/40190 Pedal, rupper
56 N04/4330410 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
