Каталог запасных частей к технике: Hidromek 102S MAESTRO. CIRCUIT, HYDRAULIC, JOYSTICK, NB A81019 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
24
25
25
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
39
40
41
42
42
43
44
45
46
47
47
48
49
50
51
52
52

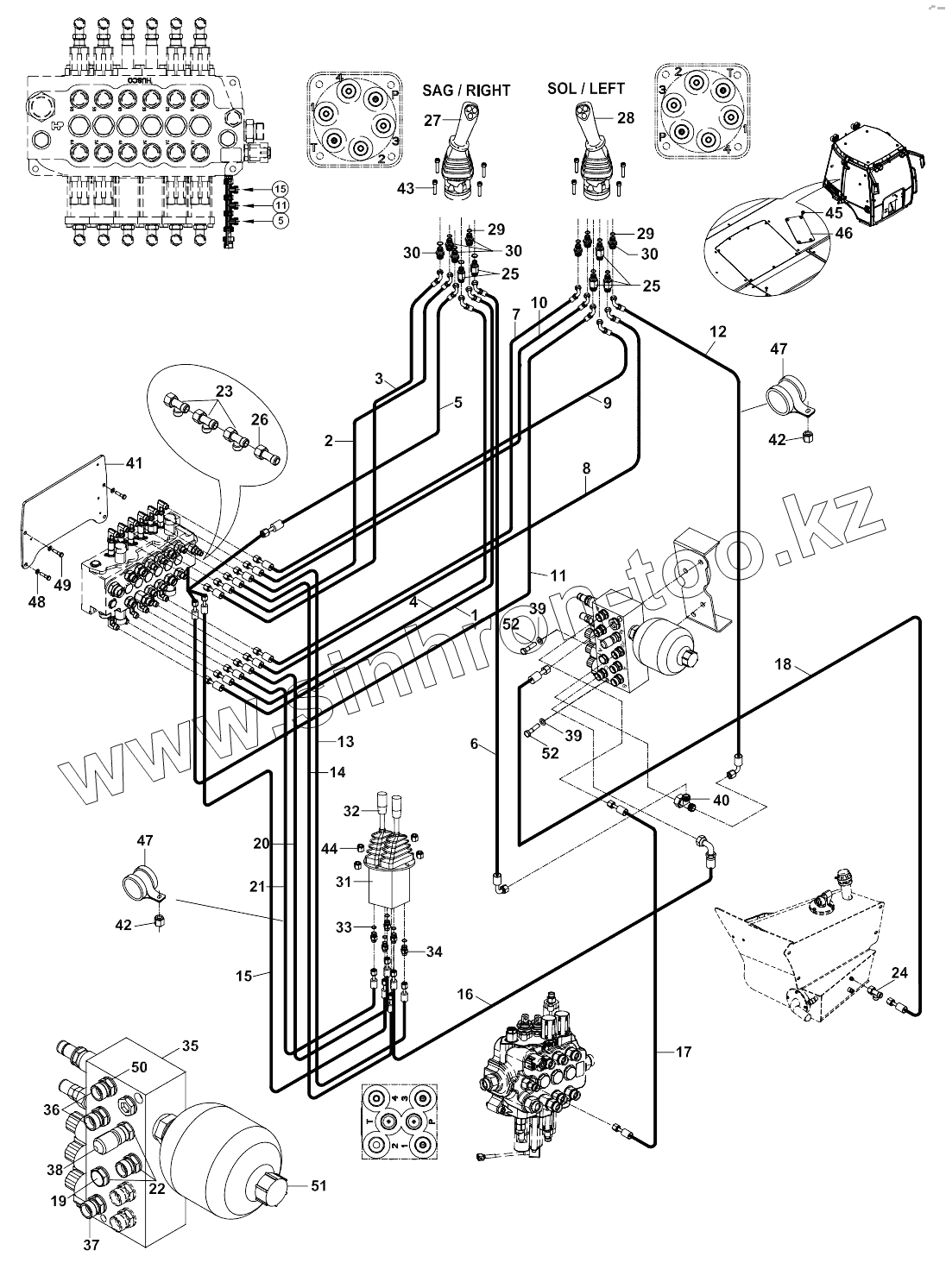

Позиция на иллюстрации Заводской номер детали Название детали
1 637/0021170 Hose
2 637/0021130 Hose
3 637/0021130 Hose
4 637/0021170 Hose
5 637/0021170 Hose
6 637/0024180 Hose
7 637/0021115 Hose
8 637/0021120 Hose
9 637/0021090 Hose
10 637/0021095 Hose
11 637/0025085 Hose
12 637/0024150 Hose
13 637/0020135 Hose
14 637/0020135 Hose
15 637/0020130 Hose
16 637/0021195 Hose
17 663/1126125 Hose
18 663/1121155 Hose
19 N01/0232822 Bolt, Hex.
20 637/0020165 Hose
21 637/0020165 Hose
22 N03/0000004 Washer, Pln.
23 N16/3790031 ADAPTER
24 N16/3790038 Tee
25 N16/3430808 Adapter
26 806/99830 Adapter nipple
27 JOYSTICK Joystick assy
28 JOYSTICK Joystick assy
29 N10/2001119 O-Ring
30 N16/K310365 Connector
31 F18/22500 Joystick, stabiliser
32 810/14465 Lever, joystick, stabiliser
33 N10/2001119 O-Ring
34 N16/K310365 Connector
35 F18/73110 Accumulator, hydac
36 806/24018 ADAPTER
37 N16/3430814 ADAPTER
38 F99/70100 Coupling, Screw
39 N03/0810014 Washer
40 N16/3790031 ADAPTER
41 020/21460 Mounting plate
42 N02/8320038 Nut
43 N01/5890362 Bolt
44 N02/5910050 Nut
45 N04/4330506 Screw
46 020/02851 Cover
47 N07/7003500 Clip
48 N03/0810001 Washer
49 N01/0232822 Bolt, Hex.
50 N03/0000005 Washer
51 F30/93522 Accumulator
52 N01/0380470 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
