Каталог запасных частей к технике: Hidromek 102S MAESTRO. CIRCUIT, HYDRAULIC, JOYSTICK, NB A80001 - A81018

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

27

28

29

29

30

30

31

32

33

34

35

36

37

38

39

40

41

43

44

46

46

47

47

48

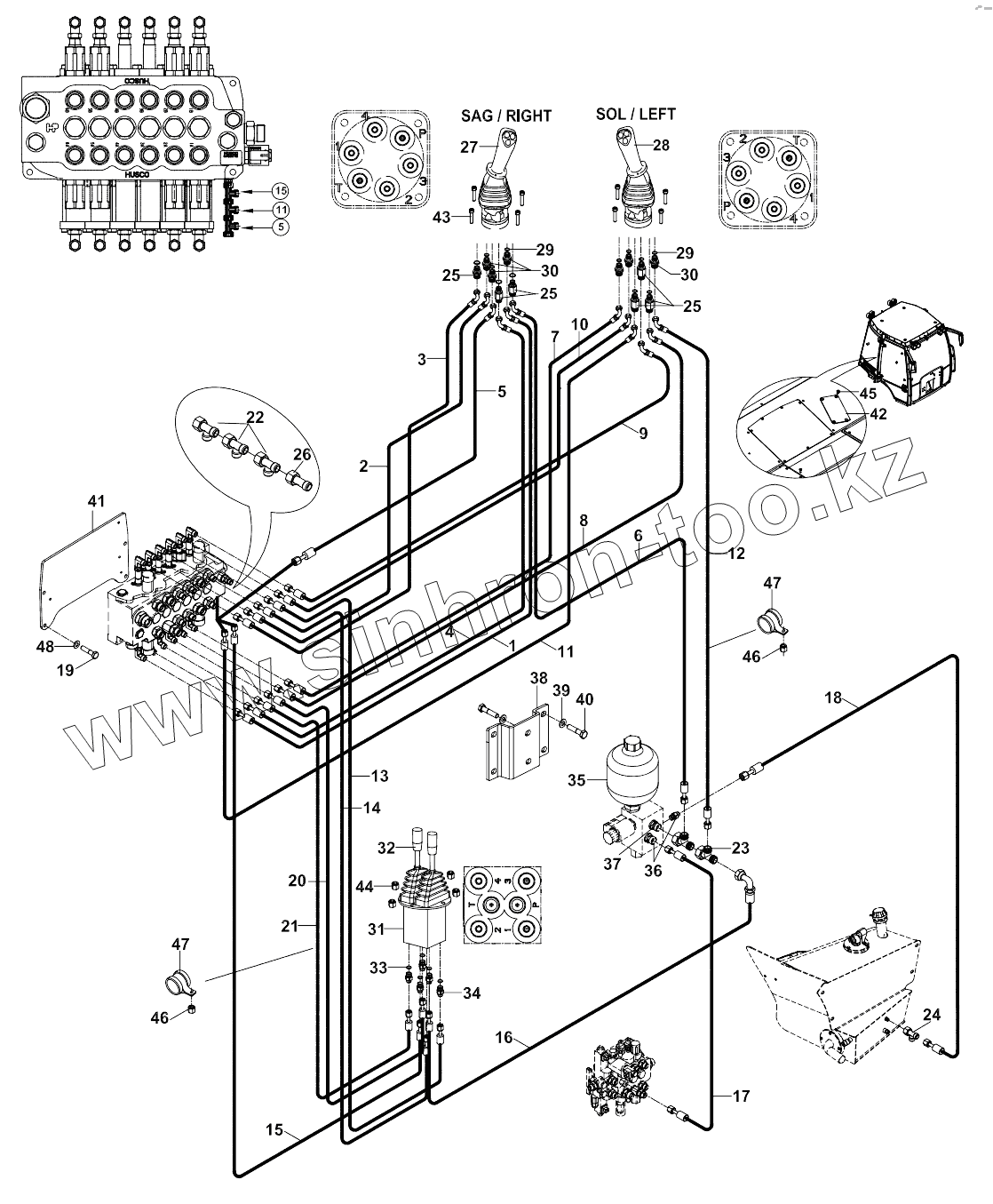

Позиция на иллюстрации	Заводской номер детали		Название детали
1	637/0021170		Hose
2	637/0021130		Hose
3	637/0021130		Hose
4	637/0021170		Hose
5	637/0021170		Hose
6	637/0024180		Hose
7	637/0021115		Hose
8	637/0021120		Hose
9	637/0021090		Hose
10	637/0021095		Hose
11	637/0025085		Hose
12	637/0024150		Hose
13	637/0020135		Hose
14	637/0020135		Hose
15	637/0020130		Hose
16	637/0021195		Hose
17	663/1126125		Hose
18	663/1120145		Hose
19	N01/0232822		Bolt, Hex.
20	637/0020165		Hose
21	637/0020165		Hose
22	N16/3770031		Tee
23	N16/3790031		ADAPTER
24	N16/3790038		Tee
25	N16/3430808		Adapter
26	806/99830		Adapter nipple
27	JOYSTICK		Joystick assy
28	JOYSTICK		Joystick assy
29	N10/2001119		O-Ring
30	N16/K310365		Connector
31	F18/22500		Joystick, stabiliser
32	810/14465		Lever, joystick, stabiliser
33	N10/2001119		O-Ring
34	N16/K310365		Connector
35	F18/73110		Accumulator, hydac
36	N16/K550312		Adapter
37	N16/K550310		Adapter
38	020/12746		Bracket
39	N03/0020111		Washer, Pln.
40	N01/0232114		Bolt, Hex.
41	020/21460		Mounting plate
42	020/02851		Cover
43	N01/5890362		Bolt
44	N02/5910050		Nut
45	N04/4330506		Screw
46	N02/8320038		Nut
47	N07/7003500		Clip
48	N03/0810001		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
