Каталог запасных частей к технике: Hidromek 102S MAESTRO. BREAKER, MONTABERT- SC 36 A80001 -

Тип техники

Марка

Модель

Схема

28

18

19

20

21

22

23

24

25

26

27

17

29

30

31

32

33

34

35

36

37

38

8E

2

3

4

5

6

7

8A

8B

8C

8D

1

8F

9

10

11

12

13

14

15

15

15

16

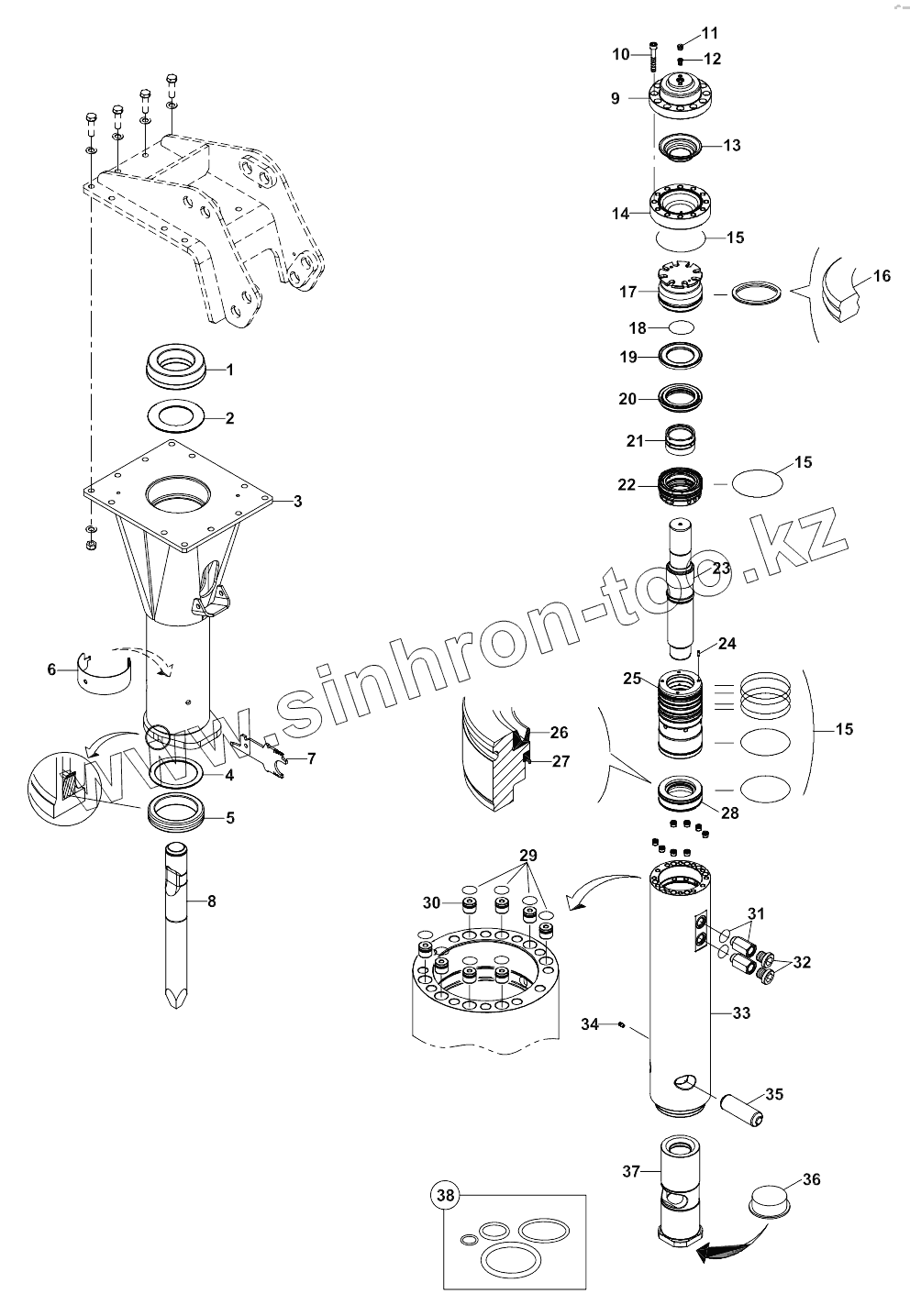

Позиция на иллюстрации	Заводской номер детали		Название детали
28	S45/14446		Seal bearing
18	S45/14476		O-ring
19	S45/14458		Gasket, canical
20	S45/14456		Distributor, inner
21	S45/14454		Bushing
22	S45/14452		Upper body, breaker
23	S45/14450		Strike piston
24	S45/14494		Pin, centering
25	S45/14448		Lower body, breaker
26	S45/14474		Lip seal
27	S45/14472		Lip seal
17	S45/14460		Distributor, main
29	S45/14418		O-ring
30	S45/14480		Damper
31	S45/14488		Adapter
32	S45/14426		Plug
33	S45/14444		Cylinder
34	S45/14510		Grease nipple
35	S45/15503		Retainer pin
36	S45/14424		Protection plug
37	S45/14462		Chisel holder bushing
38	S45/14410		Kit, o-ring
8E	S45/14498		Chisel
2	S45/14468		Washer, upper
3	S45/14507		Protection bracket
4	S45/14470		Washer, lower
5	S45/14508		Dumper, lower
6	S45/14503		Springy ring, safety
7	S45/14485		Spanner, control gauger
8A	F45/04135		Chisel
8B	F45/04130		Chisel
8C	S45/14500		Chisel
8D	S45/14496		Chisel
1	S45/14506		Dumper, upper
8F	S45/14502		Chisel
9	S45/14442		Upper flange
10	S45/14434		Bolt
11	S45/14430		Plug, safety
12	S45/14432		Calack
13	S45/14486		Diaphragm
14	S45/14440		Lower flange
15	S45/14420		O-ring
16	S45/14478		Seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
