Каталог запасных частей к технике: Hidromek 102S MAESTRO. BREAKER, MONTABERT- SC 28 A80001 -

Тип техники

Марка

Модель

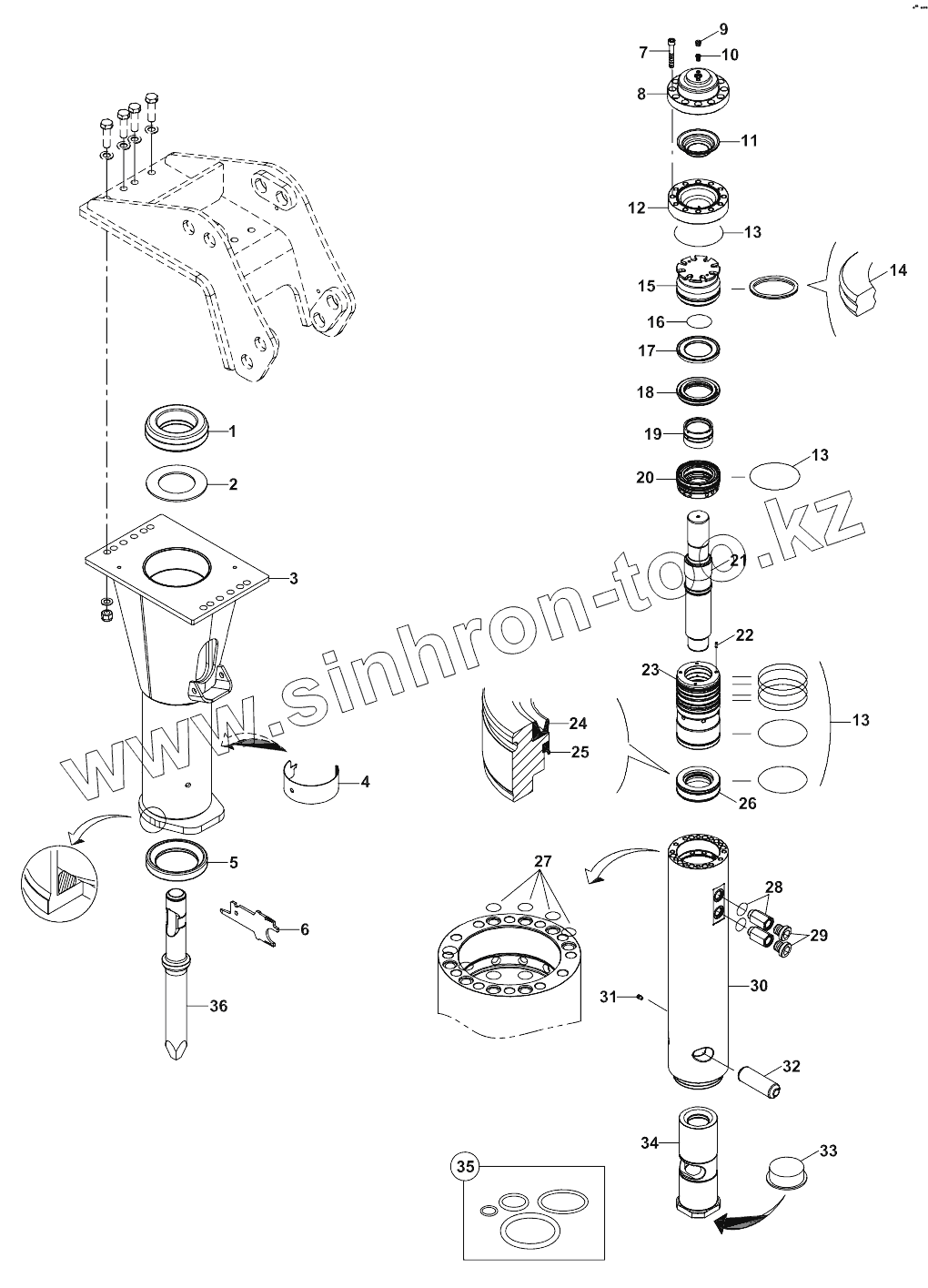

Схема

32

22

23

24

25

26

27

28

29

30

31

21

33

34

35

36A

36B

36C

36D

36E

36F

11

2

3

4

5

6

7

8

9

10

1

12

13

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
32	S45/15353		Retainer pin
22	S45/14316		Pin, centering
23	S45/14342		Lower body, breaker valve
24	S45/14322		Seal
25	S45/14313		Scraper seal
26	S45/14320		Seal casing
27	S45/14417		Seal
28	S45/14356		Adapter
29	S45/14426		Plug
30	S45/14319		Cylinder
31	S45/14510		Grease nipple
21	S45/14327		Strike piston
33	S45/14312		Plug
34	S45/14328		Chisel holder bushing
35	S45/14410		Kit, o-ring
36A	F45/04135		Chisel
36B	F45/04130		Chisel
36C	S45/14500		Chisel
36D	S45/14496		Chisel
36E	S45/14498		Chisel
36F	S45/14502		Chisel
11	S45/14358		Diaphragm
2	S45/14333		Washer, upper
3	S45/14512		Protection bracket
4	S45/14513		Retainer clamp
5	S45/14331		Dumper, lower
6	S45/14514		Spanner, control gauger
7	S45/14434		Bolt
8	S45/14318		Upper flange
9	S45/14430		Plug, safety
10	S45/14432		Calack
1	S45/14332		Dumper, upper
12	S45/14317		Lower flange
13	S45/14172		O-ring
14	S45/14354		Seal
15	S45/15343		Piston cover
16	S45/14326		Seal
17	S45/15302		Gasket, canical
18	S45/14346		Distributor, inner
19	S45/14323		Distributor
20	S45/14344		Distribution box

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
