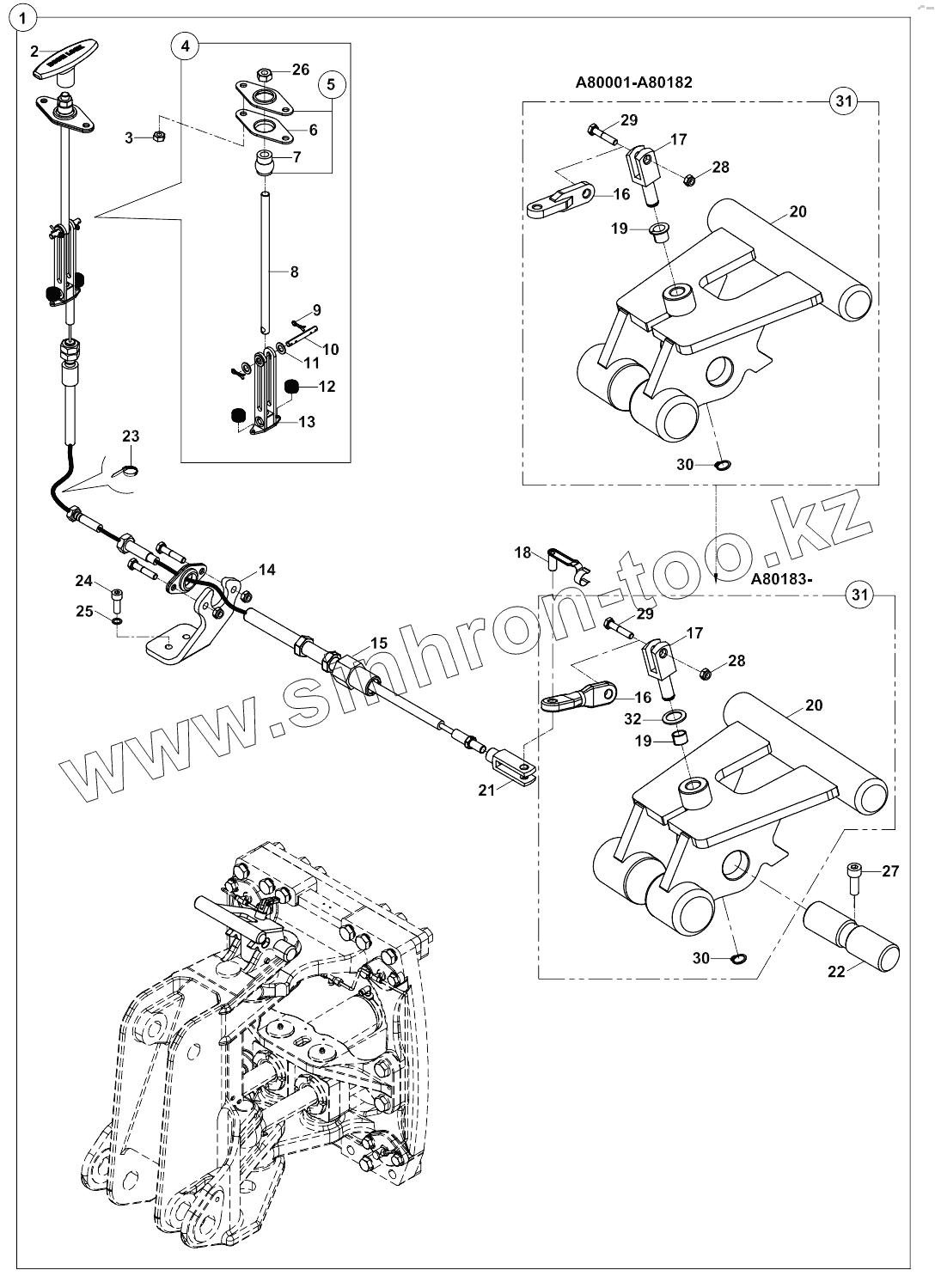

Каталог запасных частей к технике: Hidromek 102S MAESTRO. BOOM LOCKING AND MECHANISM A80001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
17
17
18
19
19
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 017/19000 Boom locking, assy
2 810/14485 Locking, handle
3 N02/3570578 Nut m6
4 018/33175 Yoke- handle assy
5 F99/60165 Rod end
6 F99/60166 Plate
7 F99/60162 Bushing
8 020/21549 Rod
9 N06/1002015 Pin, Split
10 801/00555 Pin
11 N03/0312071 Washer
12 807/02420 Spring
13 019/92970 Yoke
14 020/02876 Plate
15 F31/13110 Cable, compl
16 019/91230 Joint
16 020/40065 Joint
17 810/14646 Yoke pin
18 F99/60121 Pin, clevis
19 F99/14900 Bushing
19 H906126500 Bushing
20 019/91222 Boom locking
21 F99/60120 Clevis
22 801/16200 PIN
23 510/12200 Strap
24 N01/5870314 Bolt
25 N03/0100013 Washer, Pln.
26 N02/3570182 Nut, Hex.
27 N01/5890434 Bolt
28 N02/5910062 Nut
29 N01/0232162 Bolt, Hex.
30 N05/0020019 Retaining ring
31 018/33180 Boom locking assy
32 N03/0312202 Washer
