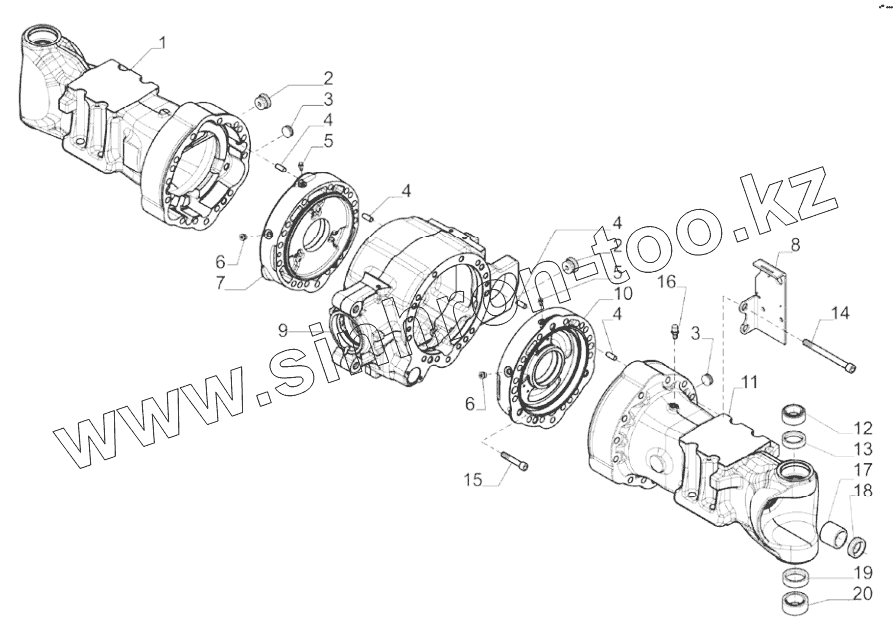

Каталог запасных частей к технике: Hidromek 102S MAESTRO. AXLE HOUSING, REAR AXLE A80001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 S06/42580 Lh leg housing
2 F03/31285 Plug
3 S06/42582 Plug
4 S06/41149 Pin
5 S06/42162 Breather
6 S06/42583 Plug
7 S06/42584 Lh brake cylinder
8 S06/42585 Bracket
9 S06/42586 Central body
10 S06/42587 Rh brake cylinder
11 S06/42588 Rh leg housing
12 S06/41755 Bearing
13 S06/41756 Seal ring
14 S06/42591 Bolt
15 S06/42592 Bolt
16 S06/41018 Breather
17 S06/41757 Bush
18 S06/42594 Seal ring
19 S06/41759 Seal ring
20 S06/41760 Bearing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
