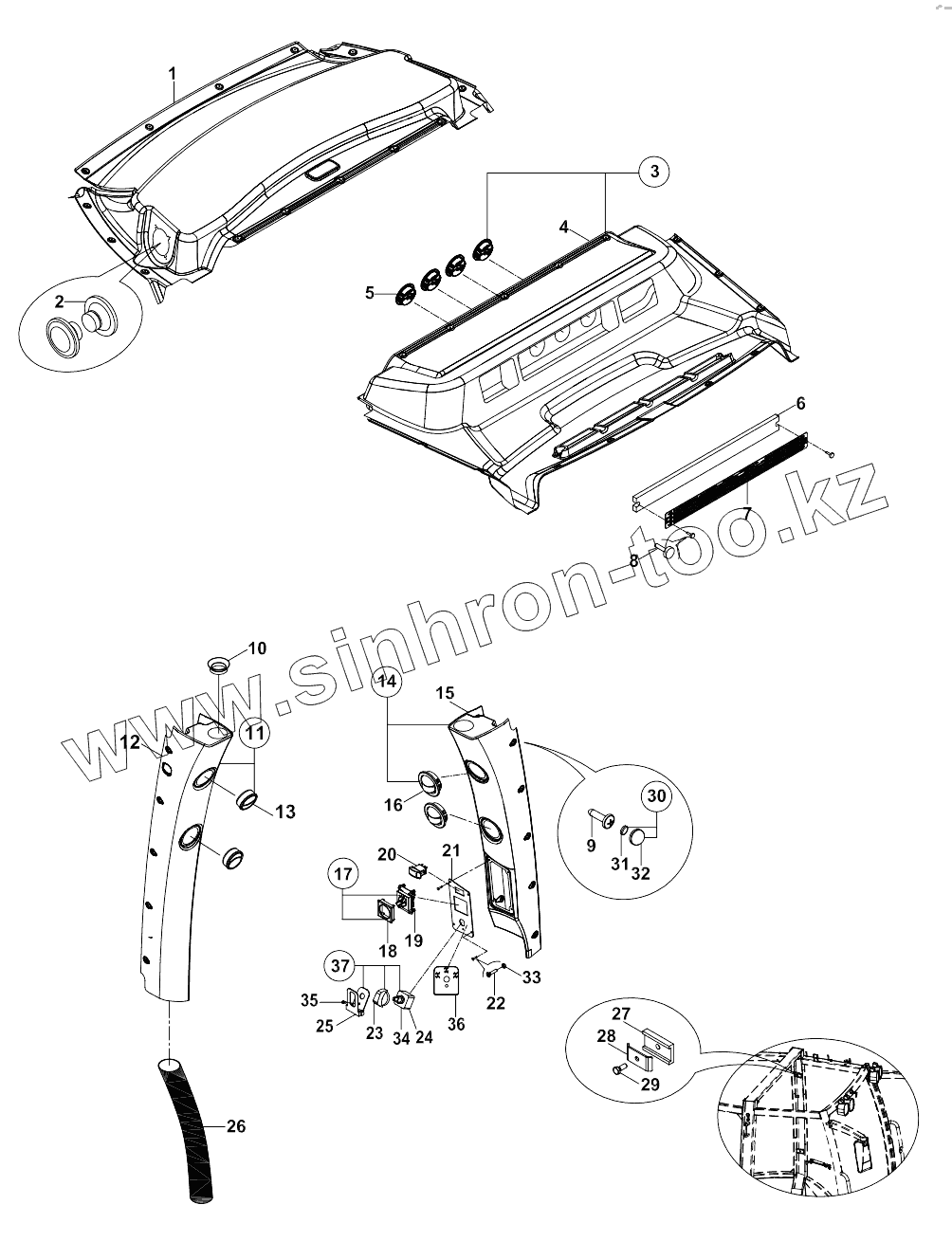

Каталог запасных частей к технике: Hidromek 102S MAESTRO. AIR CONDITIONER, CAB A80001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
29
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
37
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
29 N01/0222114 Bolt, Hex.
20B 520/20000 Switch, Beacon
21 020/02594 Plate, console
22 N04/9561286 Screw
23 524/02112 Steering mode
24 506/07005 Connector
25 524/02120 Lock, steering mode
26 799/05041 Hose
27 810/48108 Rubber
28 020/12389 Plate
20A 520/31030 Button, ac
30 F99/15092 Cover
31 F99/15091 Washer
32 F99/15090 Cover
33 N02/3580134 Nut
34 524/02115 Switch
35 N01/2960487 Bolt
36 Y06/11240 Decal
37 524/02111 Steering mode assy
11 018/29489 Side post trim, left, assy
2 SPEAKER Speaker
3 018/29542 Trimming, interior front, assy
4 F32/19032 Trimming,interior
5 F25/20505 Diffuser, Air
6 816/02422 Filter
7 020/12376 Cover, filter
8 N04/9561286 Screw
9 N04/9561286 Screw
10 810/40019 Gaiter
1 F32/19002 Trimming, interior rear
12 020/40165 Side post trim, left
13 F25/20505 Diffuser, Air
14 018/29488 Side post trim, right, assy
15 020/40166 Side post trim, right
16 F25/20505 Diffuser, Air
17 554/01010 Switch, fan
18 520/36150 Cover, switch
19 520/30810 Button, switch
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
