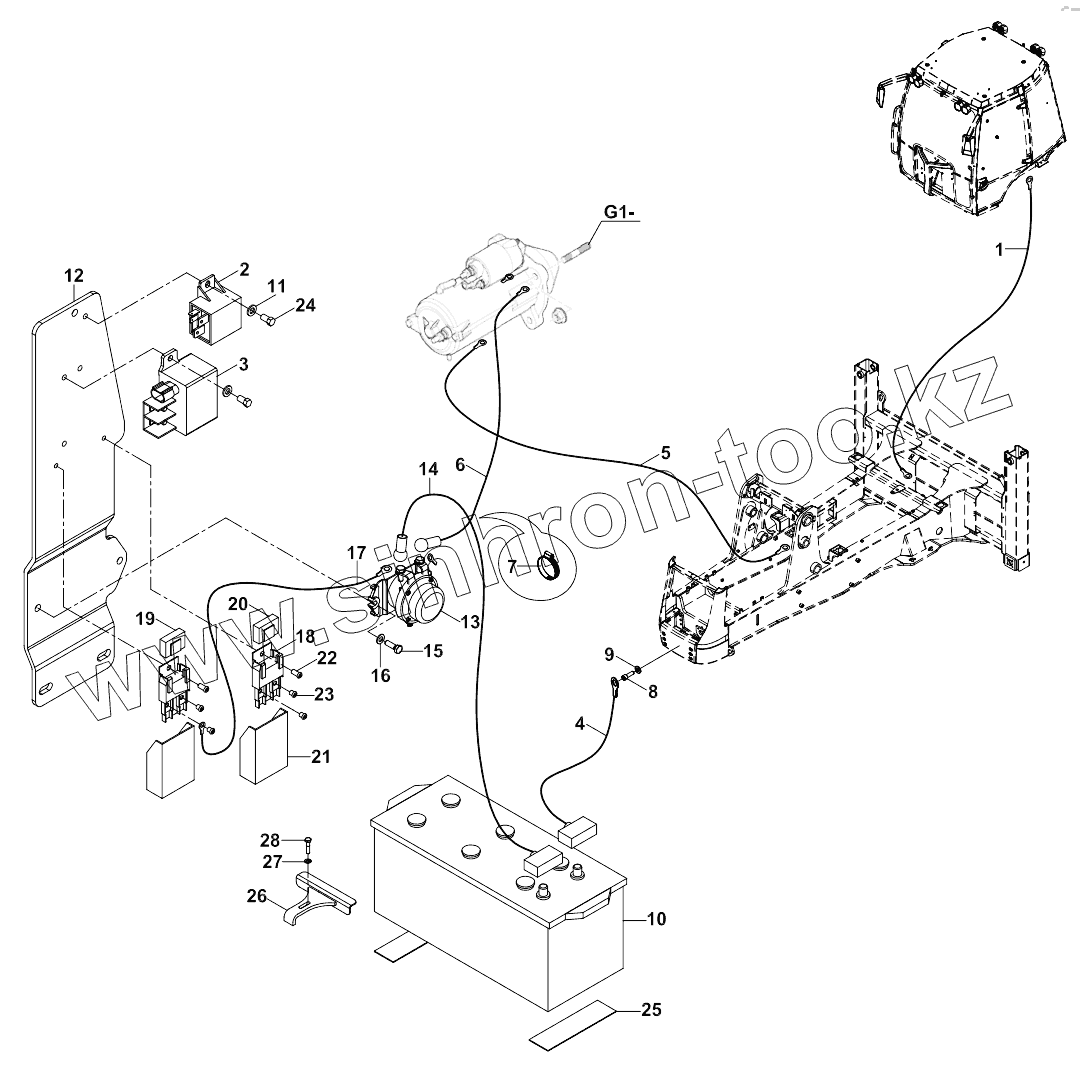

Каталог запасных частей к технике: Hidromek 102S MAESTRO. ACCUMULATOR AND ELECTRIC CONNECTIONS A80001 -

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 501/06425 CAB CHASSIS CABLE
2 540/16260 Starting relay
3 540/16250 Power relay
4 501/06605 CABLE, ACC, BLACK
5 501/06450 ENGINE CHASSIS CABLE
6 501/06680 CABLE, POWER SWITCH -STARTER MOTOR
7 510/11700 String
8 N01/0222438 BOLT M10x20
9 N03/0810015 Washer
10 501/03015 Accumulator
10 501/03016 Accumulator
11 N03/0100013 Washer, Pln.
12 020/12575 Mounting bracket
13 524/01116 Power switch
14 501/06622 CABLE, ACCUMULATOR -POWER SWITCH
15 N01/0222138 Bolt, Hex.
16 N03/0810014 Washer
17 501/06695 Cable, fuse box
18 527/07710 Fuse Housing
19 527/06600 Fuse box
20 527/06640 Fuse box
21 527/77778 Cover
22 N04/1671838 Bolt
23 N04/1671802 Screw
24 N01/0231442 Bolt
25 020/40190 Rubber
26 019/93004 Bracket
27 N03/0810014 Washer
28 N01/0232162 Bolt, Hex.
