Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. TELESCOPIC DIPPER A19001-A20410

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

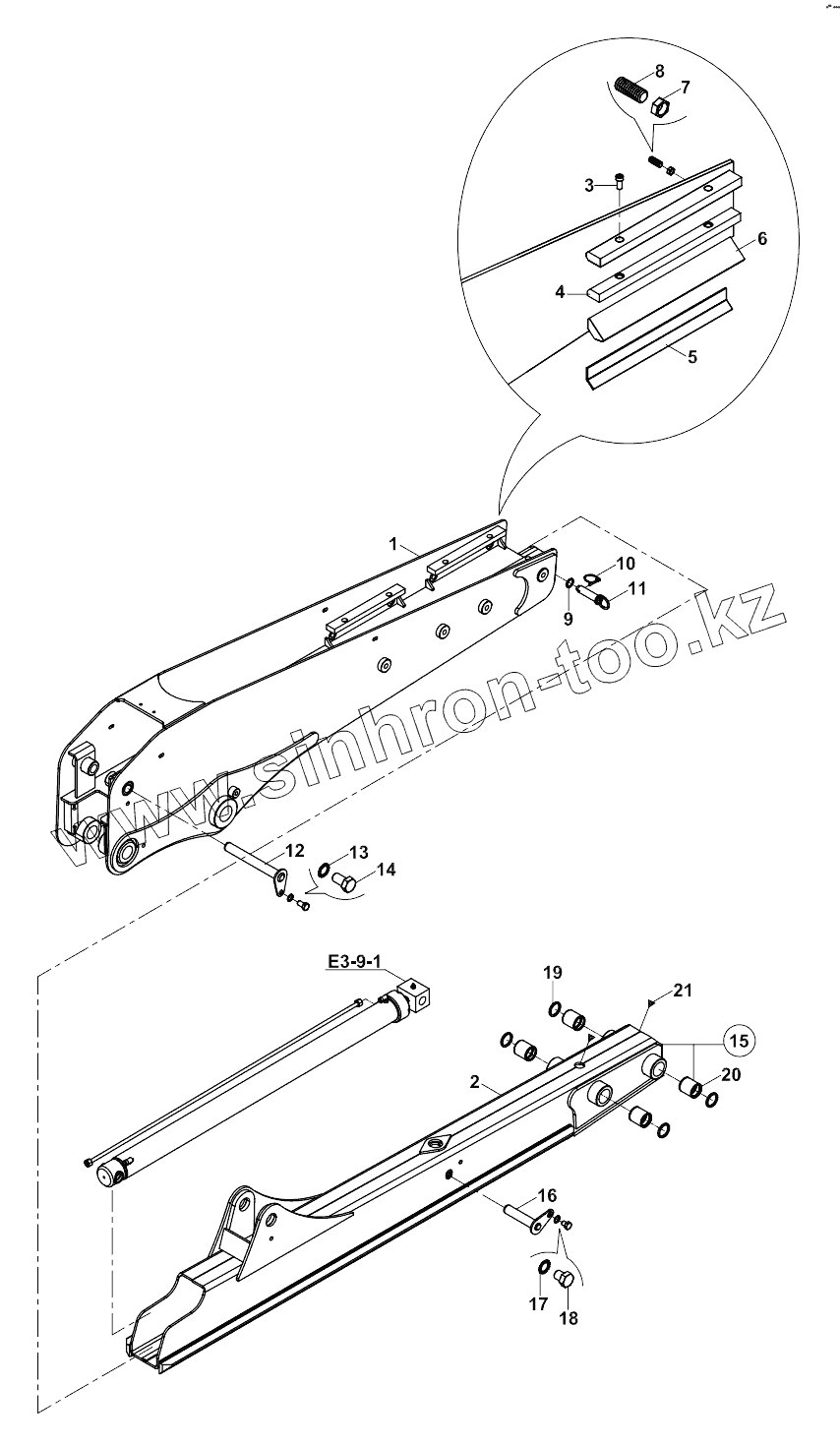

Позиция на иллюстрации	Заводской номер детали		Название детали
1	019/35213		Boom, exterior
2	019/35514		Boom, interior
3	N01/5891143		Bolt, m12x20
4	F99/06350		PAD, WEAR, TOP
5	020/11533		PLATE, PAD, WEAR
6	F99/06302		PAD, WEAR, BOTTOM
7	N02/4230182		NUT, M20x2.5
8	N04/3131010		SETSCREW
9	805/00082		WASHER
10	N06/3006042		PIN, LINCH
11	811/10030		PIN
12	811/01010		PIN
13	N03/0810002		Washer
14	N01/0233554		Bolt
15	018/35531		Boom, interior
16	811/01011		Pin
17	N03/0810002		Washer
18	N01/0233506		Bolt
19	N10/5445405		SEAL
20	802/01222		BUSHING
21	N08/1210020		Lubricants

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
