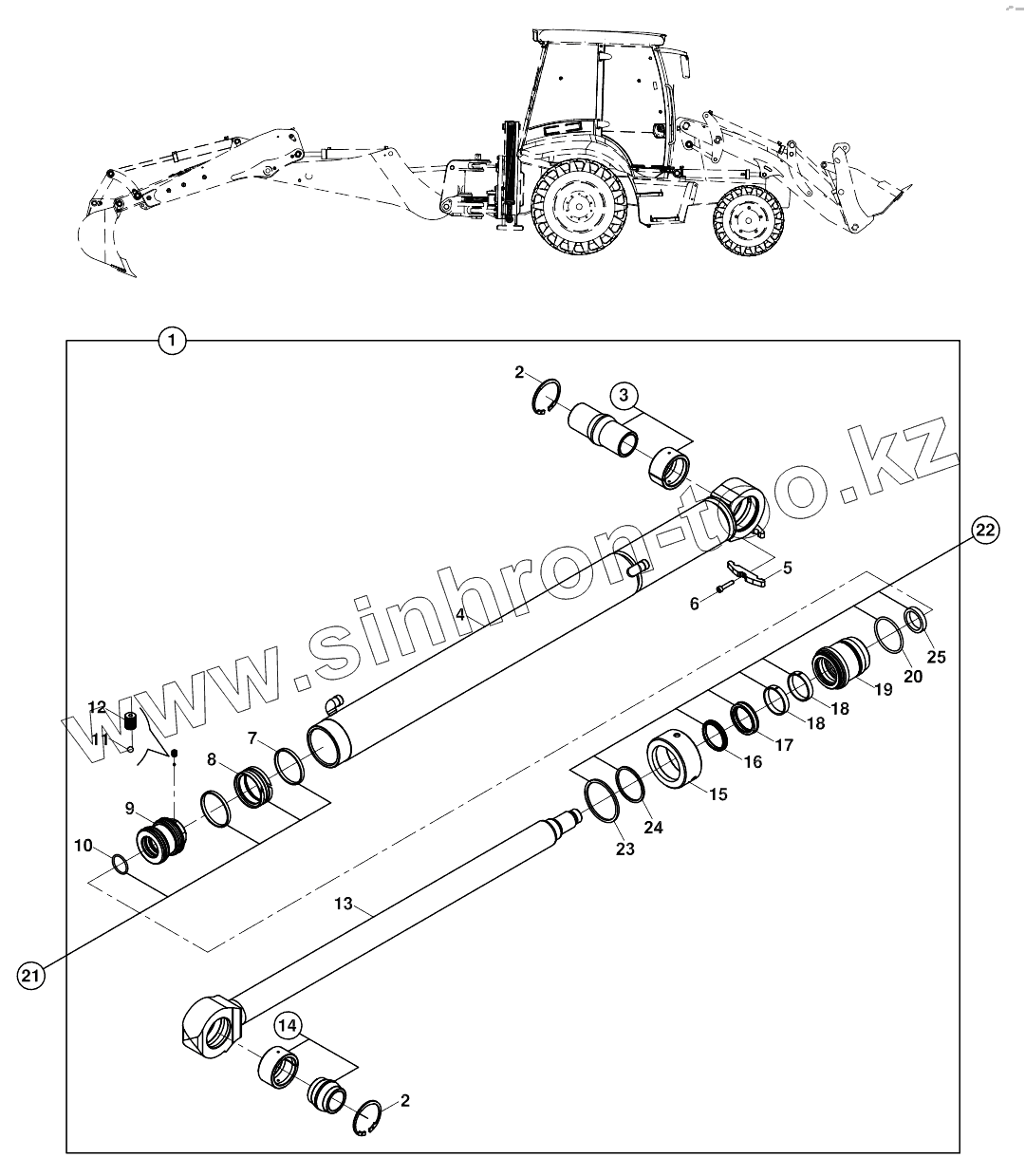

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. RAM, STABILISER, RIGHT A20189-

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 15020137 Ram, stabiliser, right
2 N050220200 Retaining ring
3 20700500 Radial spherical plain bearing
4 20920583 Cylinder
5 81052125 Clamp cover
6 N015890326 Bolt m6x25
7 N101657056 Guide ring, piston
8 N103587000 Seal, piston
9 20120450 Piston
10 N102004035 O-ring, piston
11 N099001060 Steel ball
12 N043120686 Setscrew
13 20843260 Rod
14 80204213 Bushing
15 20314075 Cap
16 N105505805 Scraper
17 N104506013 U-cap
18 N100505597 Guide ring, end cap
19 20214075 Cap, end
20 N102006440 O-ring, end cap
21 S4880710 Seal kit, piston
22 S4891211 Seal kit, end cap
23 N102008030 O-ring, end cap
24 N102007002 O-ring, end cap
25 N107506004 U-cap
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
