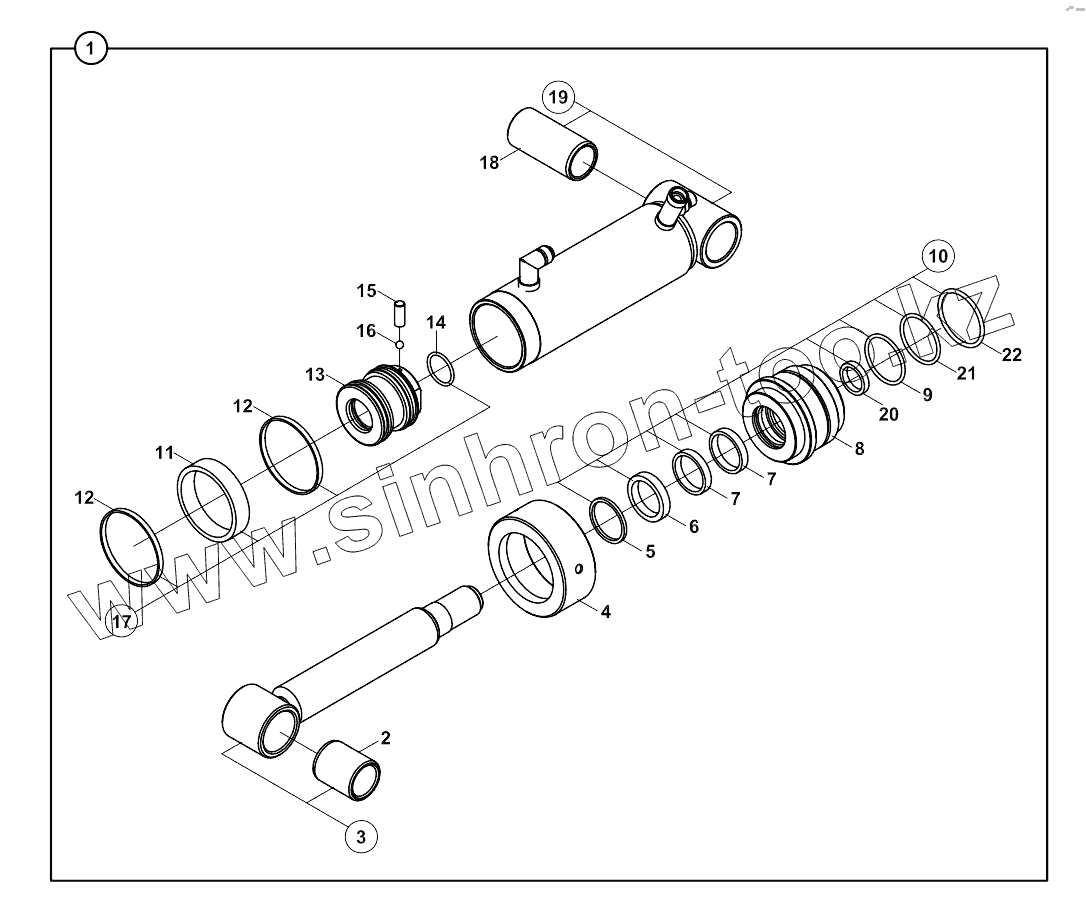

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. RAM, LEVELLING BLADE A19001-

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	150/20083		Ram, levelling blade
2	802/01180		Bushing
3	208/42240		Rod
4	203/14080		Cap
5	N10/5505805		Scraper
6	N10/4506013		U-cap
7	N10/0505597		GUIDE RING
8	202/14080		Cap, end
9	N10/2007340		O-RING, END CAP
10	S48/91220		Seal kit, end cap
11	N10/3668000		SEAL, PISTON
12	N10/1748065		GUIDE RING
13	201/20500		PISTON
14	N10/2004935		O-RING, PISTON
15	N04/3120686		Pin
16	N09/9001060		Ball
17	S48/80803		Seal kit, piston
18	802/01218		BUSHING
19	209/21162		Cylinder
20	N10/7506506		U-cap
21	N10/2007420		O-ring, end cap
22	N10/2009029		O-ring, end cap

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
