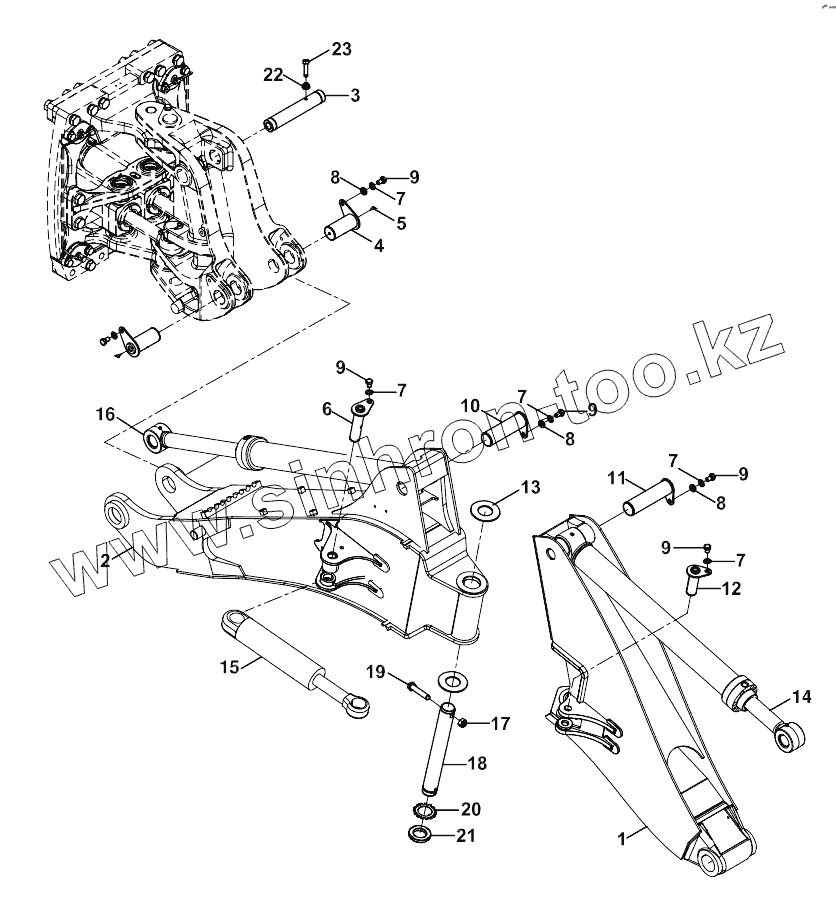

Позиция на иллюстрации	Заводской номер детали		Название детали
1	MAINBOOM		Main boom, upper
2	MAINBOOM		Main boom, lower
3	801/09066		Pin
4	811/09044		Pin
5	N08/1210020		Lubricants
6	811/09222		Pin
7	805/00452		Washer
8	805/00442		Washer
9	N01/0233556		Bolt
10	811/51216		Pin
11	811/51221		Pin
12	811/09209		Pin
13	F99/73125		Washer
14	RAM,DIPPER		Ram, dipper
15	RAM,BOOMLOCKING		Ram, boom locking
16	RAM,MAINBOOM		Ram, main boom
17	N02/5910242		Nut
18	801/06022		Pin
19	N01/0381908		Bolt
20	020/00221		PLATE, LOCK
21	804/03100		NUT, LOCK M58x1.5
22	N02/8320192		Nut
23	813/00089		Bolt
