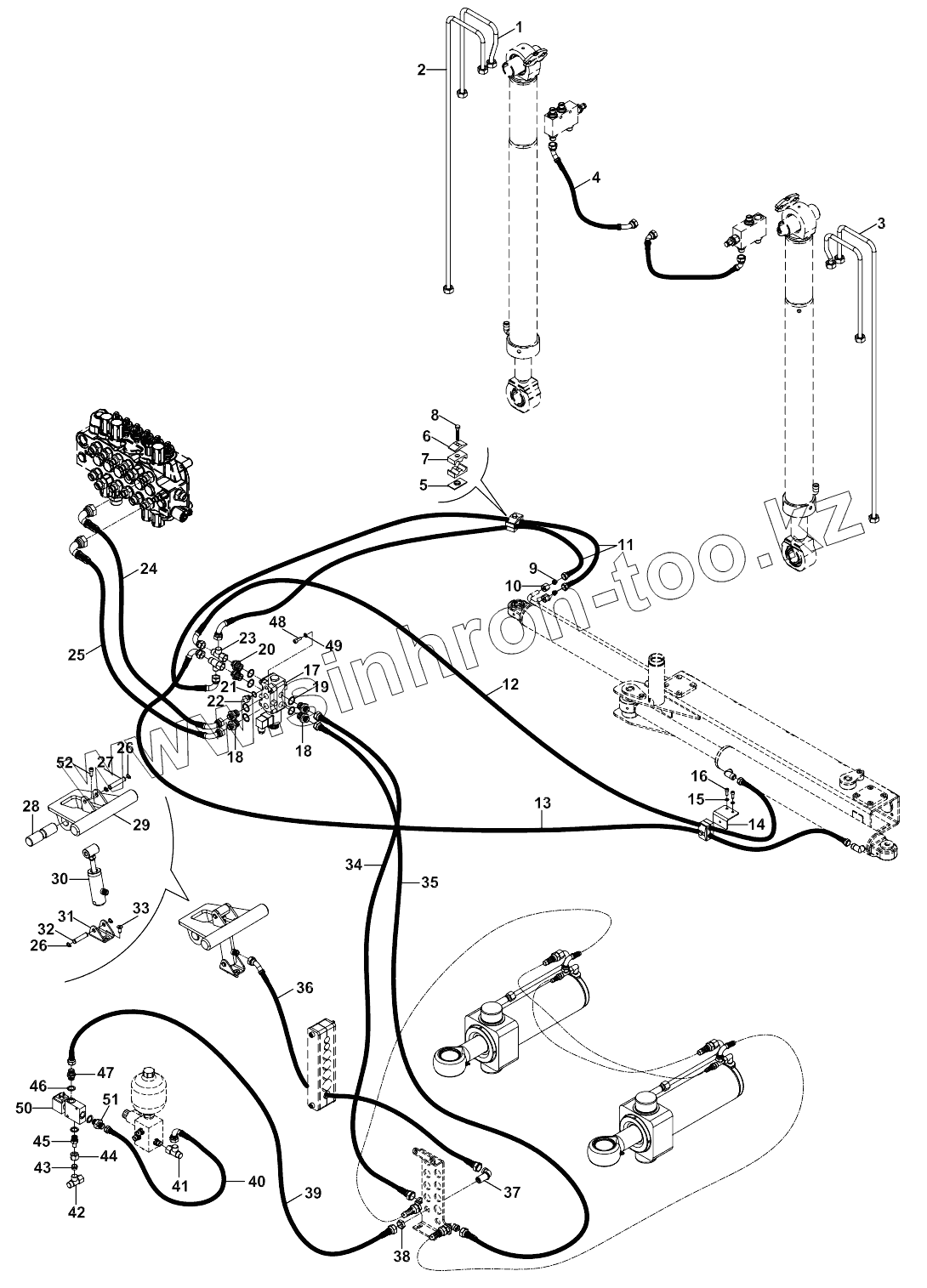

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. HYDRAULIC, POWER SLIDER A19001-

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали
1 452/51469 Pipe
2 452/51468 Pipe
3 452/51467 Pipe
4 663/1127145 Hose
5 N07/3016001 Base, clamp
6 N07/3016002 COVER, CLAMP
7 N07/3016003 CLAMP BODY
8 N01/0380398 Bolt
9 N18/3570164 Ring
10 N17/3570164 NUT
11 602/002B140 Hose
12 602/0021215 Hose
13 602/0021215 Hose
14 020/30560 Bracket
15 N03/0100013 Washer, Pln.
16 N01/0231478 Bolt, Hex.
17 F18/88011 Selenoid valve
18 N16/3430849 ADAPTER
19 N03/0000015 Washer
20 806/24816 Adapter
21 N03/0000004 Washer, Pln.
22 814/04060 Plug
23 N16/3790031 ADAPTER
24 663/1122090 Hose
25 663/1122090 Hose
26 N05/0020019 Retaining ring
27 801/00970 Pin
28 801/16200 PIN
29 019/92805 Boom locking
30 RAM,BOOMLOCKING Ram, boom locking
31 020/12284 Bracket
32 801/00971 Pin
33 N01/5890458 Bolt
34 663/1121200 Hose
35 663/1121200 Hose
36 602/0026150 Hose
37 N16/3610087 Adapter
38 804/00616 Nut
39 602/0021220 Hose
40 663/1121035 Hose
41 N16/3790038 Tee
42 N16/3790031 ADAPTER
43 N18/3570164 Ring
44 N17/3570164 NUT
45 806/26013 Adapter
46 N03/0000005 Washer
47 806/24316 Adapter
48 N01/5890470 Bolt, Cylinder Head
49 N03/0020011 Washer, Pln.
50 F18/99100 Valve, selenoid
51 806/24318 Adapter
52 N01/5890434 Bolt
