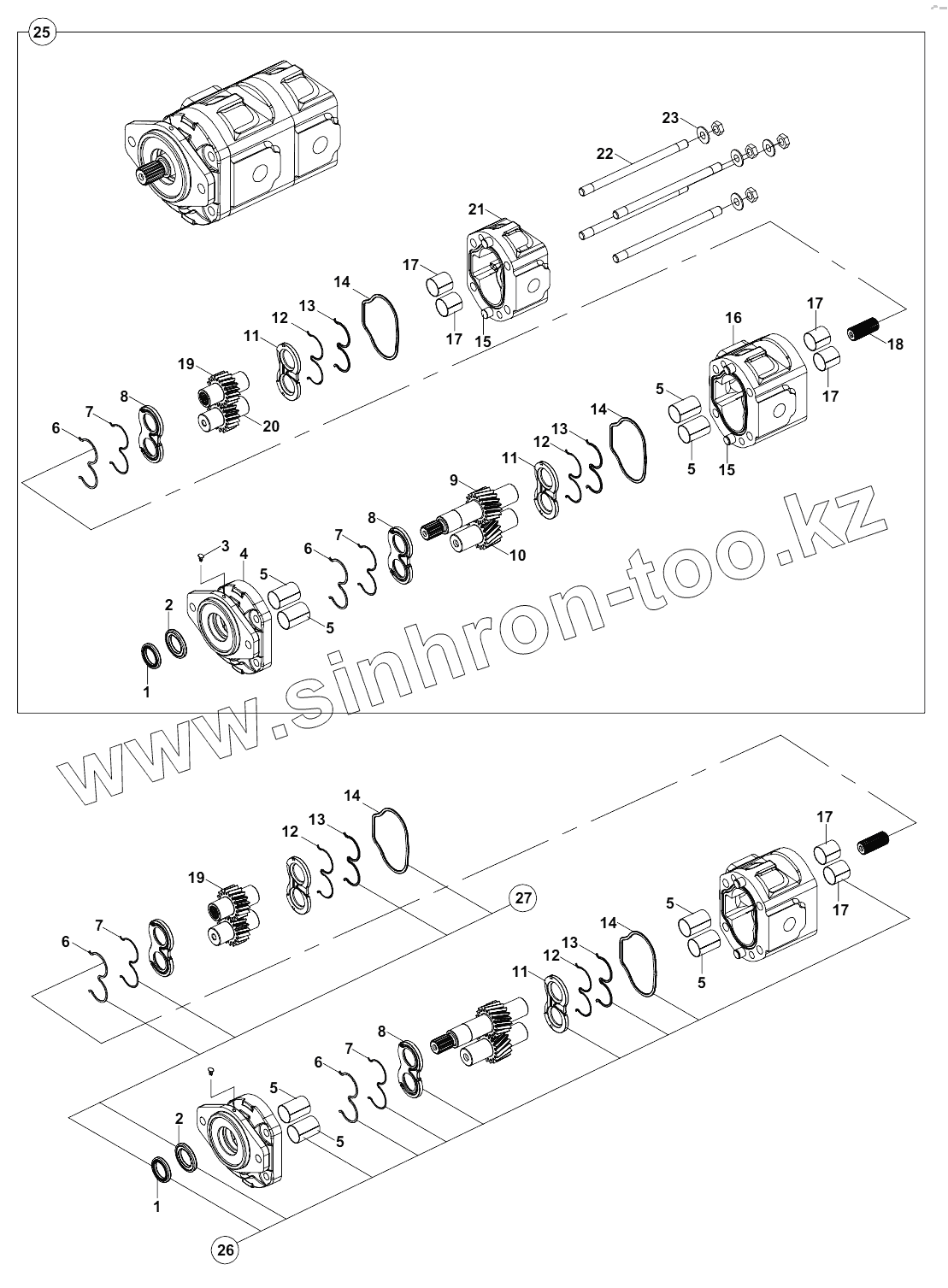

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF. GEAR PUMP, HEMA A19951-

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
5
5
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
9
10
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
16
17
17
17
17
17
17
18
19
19
20
21
22
23
25
25
25
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 Seal, shaft Seal, shaft
2 Seal, shaft Seal, shaft
3 Plug Plug
4 Adapter Adapter, Filter Head
5 Bush Bush
6 Seal, wear plate Seal, wear plate
7 Seal, wear plate Seal, wear plate
8 Wear plate Wear plate
9 Gear Gear
10 Gear Gear
11 Wear plate Wear plate
12 Seal, wear plate Seal, wear plate
13 Seal, wear plate Seal, wear plate
14 Seal Seal
15 Pin Pin
16 Body Body
17 Bush Bush
18 Coupling Coupling, Plain Hose
19 Gear Gear
20 Gear Gear
21 Body Body
22 Stud Stud
23 Washer Washer
24 Nut Nut
25 F14/73108 Pump
25 F14/73109 Pump
26 S09/90061 Seal kit
27 S09/90016 Repair kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
